Dimensionamiento de Cadenas Solares: Máx. Paneles en Serie según NEC 690.7
Tiempo de lectura: ~9 min
📋 Puntos Clave
- El frío sube el voltaje; el frío es lo que mata inversores. El Voc del módulo aumenta cuando cae la temperatura — aproximadamente 0.25–0.35% por °C bajo el punto nominal de 25°C. NEC 690.7 exige que el voltaje máximo de la cadena se calcule con la temperatura ambiente más baja esperada, y ese valor corregido debe quedar bajo el máximo absoluto de entrada del inversor.
- Dos límites, una cadena. El número de módulos en serie debe ser lo bastante bajo para que el Voc corregido por frío quede bajo el máximo del inversor (NEC 690.7) y lo bastante alto para que el voltaje de operación en clima caliente quede sobre el mínimo MPPT — de lo contrario el inversor recorta o nunca despierta en las tardes de verano.
- Un inversor residencial de 600V con módulos de 41V alcanza unos 11–13 paneles por cadena según el clima; una unidad comercial de 1,000V acepta más de 20; las cadenas de 1,500V a escala de servicio llegan a más de 25.
- La fusión de cadenas según NEC 690.9 se vuelve relevante al poner tres o más cadenas en paralelo — revise el fusible de serie máximo del módulo en su hoja de datos.
- Use el Voc y el coeficiente de temperatura reales del módulo según su hoja de datos, no valores de regla general — una diferencia de 0.05%/°C en el coeficiente cambia el máximo de cadena en climas fríos.

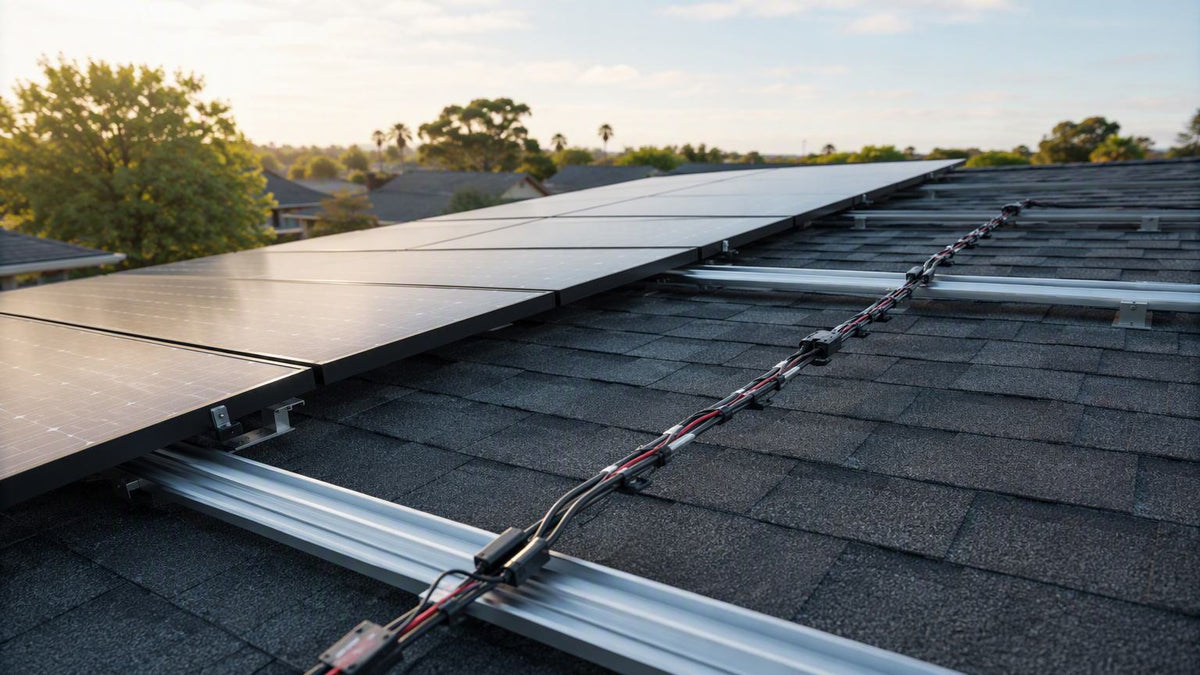

El dimensionamiento de cadenas es el único cálculo solar donde una respuesta equivocada destruye hardware. Sobrecargue una cadena y la primera mañana fría y despejada empuja el voltaje de circuito abierto más allá de la entrada del inversor — una falla que ocurre al amanecer, sin carga, con implicaciones de garantía. Deje la cadena corta y el arreglo cae bajo la ventana MPPT cada tarde calurosa, recortando producción en silencio durante 25 años. La calculadora siguiente aplica la corrección por temperatura fría de NEC 690.7 al Voc de su módulo y verifica ambos extremos de la ventana de voltaje del inversor, devolviendo el máximo y mínimo de módulos por cadena en serie.
Una vez definido el número de módulos, siguen el cable y la protección: nuestra calculadora de calibre de cable solar cubre la ampacidad del cable PV y los multiplicadores de corriente de NEC 690.8, y la colección de paneles solares tiene hojas de datos con Voc, Vmp y coeficientes de temperatura de los módulos actuales.
Calculadora de Dimensionamiento de Cadenas
Magnitud de la hoja de datos (aparece como negativo, ej. −0.29%/°C — ingrese 0.29).
Mínima anual extrema ASHRAE del sitio — muchas autoridades la publican.
Voc del módulo corregido por frío: —
Máximo de módulos por cadena (NEC 690.7): —
Mínimo de módulos por cadena (piso MPPT): —
Voc de cadena a mínima histórica (cadena máx.): —
Lógica de dimensionamiento: Voc corregido por frío = Voc del módulo × (1 + coeficiente × (25 − Tmin)) según la metodología de NEC 690.7(A); máximo en serie = entrada máx. del inversor ÷ Voc frío, redondeado hacia abajo; mínimo en serie = mínimo MPPT ÷ Vmp en clima caliente (estimado a temperatura de celda 45°C sobre un ambiente de 35°C usando el mismo coeficiente), redondeado hacia arriba. Algunas autoridades exigen los factores de corrección de la Tabla NEC 690.7(A) en lugar del método del coeficiente — la tabla siguiente los lista. Informativo — los límites del fabricante del inversor y la autoridad competente (AHJ) rigen.
Tabla NEC 690.7(A): Factores de Corrección de Voltaje
Cuando la autoridad exige el método de tabla en lugar del coeficiente del fabricante, multiplique el Voc en STC por el factor de la temperatura ambiente más baja esperada:
| Temp. ambiente (°C) | Factor de corrección | Temp. ambiente (°C) | Factor de corrección |
|---|---|---|---|
| 24 a 20 | 1.02 | −1 a −5 | 1.14 |
| 19 a 15 | 1.04 | −6 a −10 | 1.16 |
| 14 a 10 | 1.06 | −11 a −15 | 1.18 |
| 9 a 5 | 1.08 | −16 a −20 | 1.20 |
| 4 a 0 | 1.10 | −21 a −25 | 1.21 |
| — | — | −26 a −30 | 1.23 |
Note que los métodos de tabla y de coeficiente dan respuestas distintas — la tabla es deliberadamente conservadora y asume una respuesta genérica del silicio. La mayoría de las autoridades modernas aceptan el coeficiente del fabricante según 690.7(A)(2) o su nota informativa; algunas aún exigen la tabla. Pregunte antes de que el diseño vaya a permisos.
Ejemplos Resueltos: Módulos Comunes en Inversores Comunes
Usando el método del coeficiente con una mínima de diseño de −10°C (corrección ≈ 1.10–1.12 para coeficientes típicos):
| Módulo | Voc (STC) | Coef. (%/°C) | Voc frío @ −10°C | Cadena máx. inversor 600 V | Cadena máx. inversor 1,000 V |
|---|---|---|---|---|---|
| 410 W residencial, 108 medias celdas | 37.1 V | 0.27 | 40.6 V | 14 | 24 |
| 450 W residencial/comercial | 41.0 V | 0.29 | 45.2 V | 13 | 22 |
| 500 W formato grande | 44.0 V | 0.30 | 48.6 V | 12 | 20 |
| 590 W comercial, 144 medias celdas | 48.6 V | 0.26 | 53.0 V | 11 | 18 |
Dos hábitos de diseño valen la pena. Primero, no arme la cadena justo en el techo — dejar 3–5% de margen de voltaje absorbe la tolerancia de la hoja de datos, el error de medición y esa mañana más fría que la mínima "histórica". Segundo, mantenga idénticas las longitudes de las cadenas en paralelo sobre un mismo MPPT; las cadenas desiguales fuerzan al rastreador a un voltaje de compromiso y cuestan producción real.
El Otro Extremo: El Piso MPPT y el Calor del Verano
Todos revisan el techo de frío; pocos revisan el piso de calor. La temperatura de celda corre 25–35°C sobre el ambiente en una tarde soleada, y el Vmp cae con el calor usando la misma familia de coeficientes. Una cadena dimensionada al mínimo para un piso MPPT de 125V puede caer bajo él en un día de azotea a 38°C, sacando al inversor del rastreo justo cuando la irradiancia es máxima. La estimación mínima de la calculadora usa una temperatura de celda de 80°C como proxy conservador — si su inversor lista un rango MPPT amplio (ej. 80–550V), los valores intermedios de cadena son el default seguro. Recuerde también que el piso aplica al voltaje de operación, no al Voc: una cadena que "arranca" al amanecer aún puede caerse al mediodía.
Fusión de Cadenas según NEC 690.9
Una vez que las cadenas se ponen en paralelo, NEC 690.9(A) pregunta si cada cadena necesita su propio dispositivo de sobrecorriente. Los resultados comunes: una cadena sola no necesita fusible; dos cadenas en paralelo generalmente están exentas porque ninguna puede impulsar a la otra más corriente de falla que la capacidad del fusible de serie del módulo; tres o más cadenas en paralelo típicamente requieren un fusible por cadena, dimensionado con la lógica del 156% de 690.8 pero nunca sobre el valor máximo de fusible de serie marcado en el módulo (usualmente 15–20A en la hoja de datos). Los fusibles MC4 en línea o los portafusibles de caja combinadora lo satisfacen — nuestra calculadora de calibre de cable solar cubre la matemática de ampacidad de 690.8 detrás de ese 156%.
Preguntas Frecuentes
¿Cuántos paneles solares puedo conectar en serie?
Depende del Voc del módulo, la temperatura más fría de su sitio y el voltaje máximo de entrada del inversor — no existe un número universal. Divida la entrada máxima del inversor entre el Voc corregido por frío y redondee hacia abajo. En un inversor residencial de 600V con un módulo típico de 41V y una mínima de diseño de −10°C, son unos 13 paneles; en una unidad comercial de 1,000V son unos 22. Verifique siempre con la corrección de NEC 690.7 para su módulo y clima exactos.
¿Qué pasa si el voltaje de la cadena excede la entrada máxima del inversor?
Daño permanente, típicamente en el peor momento posible: el sobrevoltaje ocurre en mañanas frías y soleadas a circuito abierto — antes de que el inversor siquiera empiece a tomar corriente. Los componentes de la etapa de entrada no están clasificados más allá del máximo marcado, y el modo de falla (capacitores de entrada o etapa de CD quemados) usualmente no lo cubre la garantía porque exceder el voltaje máximo de entrada es un error de instalación, no un defecto del producto. Por eso existe NEC 690.7.
¿Qué temperatura uso para la corrección de NEC 690.7?
La temperatura ambiente más baja esperada para el sitio — en la práctica la temperatura de bulbo seco de diseño Mínima Media Anual Extrema de ASHRAE para la estación meteorológica más cercana, que muchas autoridades publican en sus guías de permisos. Los diseñadores conservadores usan la mínima histórica absoluta. No use un promedio de mínimas invernales; la corrección existe para la mañana más fría de los 25 años de vida del sistema, porque un solo evento de sobrevoltaje basta.
¿Necesito un fusible en cada cadena?
Usualmente solo cuando tres o más cadenas se ponen en paralelo en un mismo MPPT o circuito combinador. NEC 690.9(A) exime las configuraciones donde la corriente de retroalimentación en el peor caso no puede exceder la capacidad de fusible de serie marcada del módulo — lo cual cubre cadenas solas y la mayoría de los paralelos de dos cadenas. Con tres o más cadenas en paralelo, instale un fusible por cadena igual o menor al fusible de serie máximo del módulo (comúnmente 15–20A), dimensionado con la lógica de corriente del 156% de NEC 690.8.
¿Es mejor el cableado en serie o en paralelo para un arreglo en azotea?
Serie primero, paralelo solo cuando sea necesario. Las cadenas en serie elevan el voltaje, lo que mantiene baja la corriente — significando cable PV más delgado, menos caída de tensión y mejor eficiencia del inversor. Las cadenas en paralelo elevan la corriente y activan la pregunta de fusión de NEC 690.9. Las excepciones: sombra intensa sobre parte de la azotea (separe los módulos sombreados y soleados en MPPTs distintos en lugar de una sola cadena larga), y conteos de módulos que no alcanzan el piso MPPT, donde dos cadenas cortas en paralelo superan a una larga.
