Guía de Ductos de Cableado y Charolas Portacables: Llenado, Tipos y Reglas NEC (2026)
Tiempo de lectura: ~11 min
📋 Puntos Clave
- Ducto de cableado, canalización (wireway), charola portacables y raceway son cuatro productos distintos con cuatro reglamentos distintos — elegir el equivocado es un error de diseño, no una preferencia.
- Para ductos de cableado en tableros de control, dimensione a un llenado práctico del 40–50%: espacio suficiente para ampliaciones y diagnóstico sin desperdiciar placa de montaje.
- Las canalizaciones NEC Artículo 376/378 se limitan al 20% de llenado y 30 conductores portadores antes del ajuste de ampacidad — las reglas de ductos de tablero son completamente diferentes y provienen de la práctica UL 508A, no del NEC.
- El llenado de charolas portacables se rige por NEC 392.22, con tablas distintas para cable multiconductor, cable unipolar y ancho de charola.
- Panduit, Legrand (Cablofil/Wiremold) y HellermannTyton dominan el mercado de ductos y charolas — los tamaños estándar hacen que la aritmética de dimensionamiento sea transferible entre marcas.

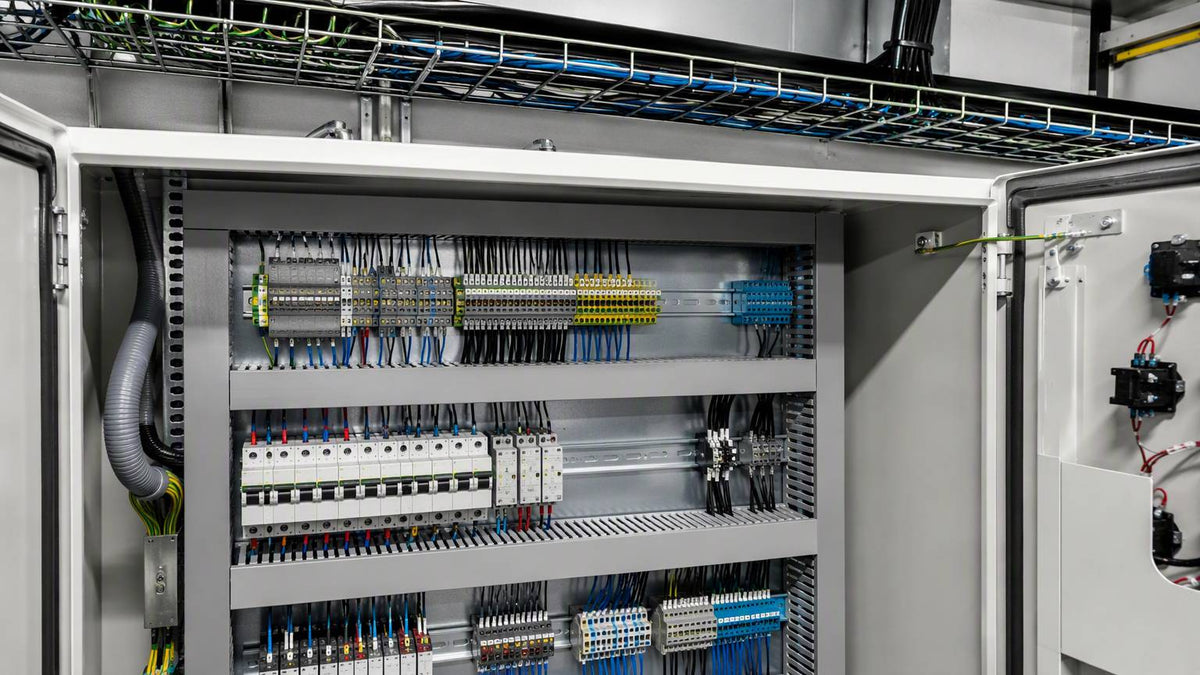

"Ducto de cables" se usa como término genérico en obra, pero un taller de tableros pidiendo ducto ranurado estilo Panduit, un electricista tirando alimentadores por una canalización de tapa articulada y una cuadrilla industrial tendiendo charola tipo cesta por el techo trabajan con tres productos distintos regidos por tres conjuntos de reglas diferentes. Esta guía los separa, le da la matemática de dimensionamiento para cada uno e incluye un selector interactivo de ducto: ingrese su cantidad de conductores por AWG y le devuelve el ducto estándar más pequeño (ancho × alto) a un porcentaje de llenado práctico. Debajo de la herramienta encontrará la tabla de decisión, el mapa de artículos del NEC, las reglas prácticas para ductos en riel DIN y el panorama de marcas.
¿Necesita ductos, charola, canalización o el THHN para llenarlos? Visite nuestra colección de suministros eléctricos — más de 50,000 SKU con precios de mayoreo.
Selector de Tamaño de Ducto
Área total de cables: — · Área de ducto requerida: —
Ducto sugerido: — · Llenado a ese tamaño: —
Las áreas de cable incluyen aislamiento (valores de la Tabla 5 del Capítulo 9 del NEC; 18/16 AWG usan dimensiones exteriores típicas de MTW/TEW). Los tamaños estándar siguen la matriz común de ancho × alto de Panduit/Legrand/HellermannTyton. Esta herramienta dimensiona ducto de tablero por llenado práctico — la canalización NEC (20% de llenado) y la charola portacables (Artículo 392) usan reglas distintas, explicadas abajo.
Ducto de Cableado vs. Charola vs. Canalización vs. Raceway: Tabla de Decisión
Estos cuatro productos resuelven cuatro problemas distintos. Confundirlos desperdicia dinero o reprueba inspecciones:
| Producto | Dónde se instala | Qué contiene | Reglas que lo rigen | Tamaños típicos |
|---|---|---|---|---|
| Ducto de cableado (ducto de tablero) | Dentro de tableros de control, sobre placas con riel DIN | Cableado de control y potencia entre componentes y bornes | Práctica UL 508A / taller de tableros; sin límite NEC, llenado práctico 40–50% | 1"×1" hasta 6"×4", pared ranurada o sólida |
| Canalización (wireway de tapa) | Muros/techos industriales, entre tableros y equipos | Alimentadores y circuitos derivados, charola de tapa articulada o atornillada | NEC 376 (metálica) / 378 (no metálica): 20% máx. de llenado, 30 conductores portadores antes de ajuste | 2.5"×2.5" hasta 12"×12" |
| Charola portacables | Tramos elevados industriales/comerciales, rutas largas de cable | Cable multiconductor con listado para charola y unipolares grandes | NEC Artículo 392; llenado por tablas 392.22, cable con listado para charola obligatorio | 6"–36" de ancho, tipo escalera/ventilada/fondo sólido |
| Raceway (conduit, EMT, PVC) | En todas partes — muros, enterrado, expuesto | Conductores aislados individuales | Tablas de llenado del Capítulo 9 del NEC (53/31/40%), Artículo 300+ | Calibres comerciales 1/2"–6" |
Las líneas divisorias prácticas: si los cables nunca salen del gabinete, es ducto de cableado. Si conductores aislados necesitan una charola metálica con tapa entre equipos, es canalización. Si cable multiconductor con chaqueta corre largas distancias por el techo, es charola portacables. Si tira conductores individuales por un tubo completamente cerrado, es conduit. Ante la duda, revise el listado: usar ducto de tablero fuera de un gabinete, o cable sin listado para charola en charola, son las dos violaciones de listado más citadas por inspectores.
Dimensionamiento de Ducto de Tablero: La Práctica del 40–50% de Llenado
El ducto de cableado dentro de un tablero de control no está regido por límites de llenado del NEC — el ducto es parte del equipo, y UL 508A (la norma de tableros de control industrial) deja el dimensionamiento del ducto a la buena práctica de ingeniería. La práctica aceptada por la industria es directa:
Área de ducto (pulg²) = Σ áreas de cables ÷ llenado objetivo (0.40–0.50)
- 40% de llenado para tableros que serán modificados, puestos en marcha por etapas o atendidos por terceros — el espacio extra se paga solo la primera vez que alguien agrega un cable y la tapa cierra limpiamente.
- 50% de llenado es el techo aceptado para diseños estables. Más allá del 50%, las tapas se abomban, los cables se pellizcan en las ranuras y rastrear un solo conductor se convierte en desarmado.
- Regla práctica de densidad de cableado: cuente los puntos de sus regletas de bornes. Una sección de tablero que alimenta 40 puntos típicamente cae en un ducto de 2"×2" o 2"×3" al 40% de llenado con cable de control 14–18 AWG; secciones densas de E/S de PLC con más de 60 puntos piden 3"×3" o dos niveles.
- Separe potencia y control. Corra los cables de motor y potencia de 480V en un ducto, y 24VCD y señal en otro. Crúcelos a 90° donde deban intersectarse. Muchos talleres especifican ducto ranurado para cableado general y ducto de pared sólida para corridas sensibles a blindaje.
Ejemplo resuelto: una sección de arrancador con 24 × 14 AWG (0.0097 pulg² c/u), 12 × 18 AWG (0.0072 pulg² c/u) y 3 cables de motor 8 AWG (0.0366 pulg² c/u). Área total = 0.233 + 0.086 + 0.110 = 0.429 pulg². Al 40% de llenado necesita 1.07 pulg² — un ducto de 1.5"×1.5" (2.25 pulg²) es la elección cómoda, dejándole 19% de llenado real con espacio de sobra. Corra el mismo paquete al 50% y un ducto de 1"×1.5" apenas pasa — pero se arrepentirá en el primer cambio de campo.
El Mapa de Artículos del NEC: 362 / 368 / 376 / 378 / 392
Los artículos de manejo de cable del NEC se confunden con frecuencia, en parte porque la numeración cambió. Este es el mapa en las ediciones vigentes:
| Artículo | Producto | Regla clave de dimensionamiento |
|---|---|---|
| 362 | Tubing no metálico eléctrico (ENT) — "tubo smurf". Nota histórica: antes del NEC 2002, el Artículo 362 cubría canalizaciones (wireways); las reglas de wireway pasaron a 376/378 en 2002. | Tablas de llenado del Capítulo 9 (53/31/40%) |
| 366 | Canaletas auxiliares (auxiliary gutters) — charolas de lámina en tableros generales y centros de medición | 20% de llenado; sin ajuste hasta 30 conductores portadores |
| 368 | Busways — corridas de barras ensambladas en fábrica, tipo plug-in y alimentador | Ampacidad por listado; protección contra sobrecorriente 368.17 |
| 376 | Canalizaciones metálicas (wireway de tapa) | 376.22: máx. 20% de llenado; factores de ajuste con más de 30 conductores portadores |
| 378 | Canalizaciones no metálicas | 378.22: mismo marco de 20% de llenado / 30 conductores que 376 |
| 392 | Sistemas de charola portacables | 392.22: llenado por tipo de cable y ancho de charola; unipolares 4/0 y mayores en charola escalera por suma de diámetros; multiconductores por tablas de sección |
El límite de 20% de llenado en canalizaciones sorprende a quienes vienen del trabajo con ductos de tablero. Las canalizaciones existen para rutear muchos conductores de forma accesible, y el NEC deliberadamente las mantiene holgadas para disipar calor. Note el umbral de 30 conductores en 376.22(B) y 378.22: exceda 30 conductores portadores — incluso bajo el 20% de llenado — y los factores de ajuste de NEC 310.15(C)(1) empiezan a recortar la ampacidad. Los circuitos de señal y control según 376.22(A) no cuentan contra los 30.
Llenado de Charola Portacables: El Marco del 392.22
El dimensionamiento de charola depende de lo que lleva dentro. Los tres casos que cubren la mayoría del trabajo industrial:
- Cables multiconductores (TC para charola, MC): sume las áreas de sección de los cables y compárelas contra la columna de la tabla 392.22(A) para el ancho de su charola. Para charola ventilada con solo cables multiconductores 4/0 y mayores, el llenado de profundidad útil se limita al 40% del área interior de profundidad de la charola.
- Conductores unipolares 1/0 a 4/0: permitidos en charola tipo canal ventilada o con espaciamiento según 392.22(B); la suma de diámetros no puede exceder el ancho de la charola en charolas escalera en una sola capa.
- Conductores unipolares 250 kcmil y mayores: solo charola escalera o de fondo ventilado, una sola capa, suma de diámetros ≤ ancho de charola (392.22(B)(1)).
Regla de campo que se sostiene: para una charola de potencia en una sola capa con unipolares grandes, necesita aproximadamente una pulgada de ancho de charola por diámetro de cable grande más margen — una charola de 12" realmente porta de ocho a diez cables de 1 pulgada de diámetro exterior una vez que respeta el espaciamiento por ampacidad. Y recuerde 392.18/392.20: la charola debe soportarse y aterrizarse como trayectoria de puesta a tierra solo cuando está listada e instalada para ello — muchas especificaciones aún piden un conductor de tierra separado en la charola.
El Panorama de Marcas: Panduit, Legrand, HellermannTyton, ABB
El ducto de tablero es un commodity con diferencias reales en diseño de ranuras, retención de tapa y material:
- Panduit — el estándar de referencia. Los ductos ranurados Tipo F de ranura angosta y Tipo G de ranura ancha definen la matriz An×Al (1×1 hasta 6×4) a la que se mapean los tamaños de todos los demás. Los tipos NNC libre de halógenos y FD flexible cubren tableros especiales.
- HellermannTyton — fuerte en ducto ranurado y accesorios de cableado; sus tamaños tienen referencia cruzada cercana con la matriz Panduit, y su serie T1/T1E es básica en talleres de tableros.
- Legrand — propietaria de Cablofil (charola de malla tipo cesta, la marca dominante de charola abierta) y Wiremold (raceway superficial y manejo de cable). Si la especificación dice charola de cesta, usualmente es Cablofil con otro nombre.
- ABB / Thomas & Betts — ducto de tablero Ty-Duct más las líneas heredadas T&B de charola y canalización; el ducto Iboco es la otra referencia cruzada común en tableros OEM.
Como la matriz An×Al está efectivamente estandarizada, la matemática del selector de arriba es transferible: un 2"×3" es un 2"×3" ya sea que la etiqueta diga Panduit G2X3, HellermannTyton o una marca económica. Donde difieren las marcas es en agarre de tapa, fragilidad de las ranuras tras remociones repetidas y opciones de montaje con adhesivo/tornillo — las cosas de las que sus técnicos de tablero realmente se quejarán.
¿Abasteciendo un tablero o una corrida industrial de charola? Obtenga ducto, canalización, charola y el cable para llenarlos en nuestra colección de suministros eléctricos — y revise nuestras colecciones de generadores y paneles solares si el proyecto incluye respaldo o energía fotovoltaica.
Preguntas Frecuentes
¿Cuál es la diferencia entre ducto de cableado y canalización (wireway)?
El ducto de cableado es el canal plástico ranurado o de pared sólida montado dentro de tableros de control para rutear cable entre componentes — se dimensiona por llenado práctico del 40–50% según la práctica de talleres. La canalización es una charola metálica o no metálica de tapa instalada como parte del cableado de la instalación entre equipos, regida por los Artículos NEC 376/378 con un límite estricto del 20% de llenado y un umbral de 30 conductores antes de que aplique el ajuste de ampacidad.
¿Qué porcentaje de llenado debo usar para ducto de tablero de control?
Cuarenta por ciento para tableros que verán ampliaciones futuras o puesta en marcha por etapas; cincuenta por ciento como techo de trabajo para diseños estables. Son prácticas de taller de la era UL 508A, no números del NEC — el NEC no regula el ducto dentro de un gabinete. Arriba del 50%, las tapas se abomban, los conductores se pellizcan en las ranuras y el tiempo de diagnóstico se dispara.
¿Cuál es el límite de llenado del NEC para canalizaciones?
NEC 376.22 (metálicas) y 378.22 (no metálicas) limitan el llenado de canalizaciones al 20% del área interior de sección transversal. Además, cuando una canalización contiene más de 30 conductores portadores de corriente, aplican los factores de ajuste de NEC 310.15(C)(1) incluso bajo el límite del 20%. Los conductores de control y señal según 376.22(A) están exentos del conteo de 30.
¿Cómo se calcula el llenado de una charola portacables?
Según NEC 392.22, por tipo de cable. Los cables multiconductores para charola llenan por área de sección sumada contra las columnas de la Tabla 392.22(A) para el ancho de la charola (40% del área de profundidad para charolas con solo multiconductores 4/0 y mayores). Los unipolares de 250 kcmil y mayores deben correr en una sola capa en charola escalera o de fondo ventilado, con la suma de diámetros de cable sin exceder el ancho de la charola.
¿Qué marca de ducto es mejor: Panduit, HellermannTyton o Legrand?
Las tres usan la misma matriz estándar de ancho × alto, así que los tamaños tienen referencia cruzada directa. Panduit Tipo F/G es la referencia de especificación de facto con la línea de especialidad más amplia; HellermannTyton compite fuerte en valor con tamaños equivalentes; la fortaleza de Legrand es la charola de cesta (Cablofil) y el raceway superficial (Wiremold). Para ducto de tablero puro, elija por retención de tapa y durabilidad de ranuras tras servicio repetido — ambas son cosas que sus técnicos notan mucho antes que sus clientes.
