Calculadora de Calibre de Cable Solar: Cable PV, Ampacidad y Caída de Tensión para Arreglos

Tiempo de lectura: ~10 min

El cable fotovoltaico subdimensionado falla de dos maneras: se sobrecalienta (falla de ampacidad y riesgo de incendio) o disipa watts en forma de calor antes de que lleguen al inversor (falla de caída de tensión que le cuesta producción cada hora soleada durante 25 años). La calculadora de abajo maneja ambas verificaciones a la vez. Ingrese la corriente de cortocircuito del string, la cantidad de strings en paralelo, la longitud del tramo (ida) y el voltaje del circuito; aplica el multiplicador de diseño NEC 690.8, verifica la tabla de ampacidad de cable PV a 90°C, calcula la caída de tensión y devuelve el calibre más pequeño que pasa ambas pruebas. Debajo de la herramienta: la matemática del 690.8 explicada, la tabla de cable PV vs. USE-2, los listados de 600V vs. 1000V y ejemplos de tramos de string contra tramos principales.

¿Buscando módulos, cable PV o balance de sistema? Visite nuestra colección de paneles solares y suministros eléctricos — precios de mayoreo en 169 marcas autorizadas.

Calculadora de Calibre de Cable Solar

NEC 690.8: Por Qué el Cable Solar Se Dimensiona al 156% de Isc

Los circuitos fotovoltaicos están limitados en corriente por la física — un módulo no puede empujar más que su corriente de cortocircuito sin importar lo que pida la carga. Pero la irradiancia puede exceder la condición de prueba estándar de 1000 W/m² (efectos de borde de nube, mañanas frías y despejadas, sitios de altura), así que el NEC trata la corriente FV como máxima (Isc) y continua (3+ horas) a la vez. NEC 690.8(A)(1) por lo tanto apila dos multiplicadores de 125%:

Corriente de diseño = Isc × 1.25 (irradiancia) × 1.25 (continua) = Isc × 1.56

Para un solo string de módulos residenciales modernos de 430W con Isc = 13.5 A, eso es 21.1 A — el cable PV 10 AWG (40 A a 90°C) lo cubre con margen, razón por la cual 10 AWG es el cable de string por defecto en azoteas residenciales. Combine cuatro strings en un tramo principal y la corriente de diseño se vuelve 84.2 A — ahora necesita 4 AWG antes de corrección por temperatura, y el conduit en azotea en Phoenix puede empujarlo a 3 AWG tras los factores de corrección 310.15(B) por temperatura ambiente. Siempre revise la tabla de factores de corrección cuando el conduit sale del arreglo y se hornea al sol.

Una aclaración que evita inspecciones reprobadas: el multiplicador 1.56 aplica al dimensionamiento de conductores y protección contra sobrecorriente, no a la caída de tensión. La caída de tensión se calcula a la corriente de operación — usamos el Isc sumado en la calculadora, lo cual es conservador porque los módulos rara vez operan en Isc en servicio.

Caída de Tensión: El Asesino Silencioso de Producción

La ampacidad es un piso de seguridad; la caída de tensión es un techo económico. Cada volt perdido entre el arreglo y el inversor es potencia que nunca se vende. Los objetivos usados en la industria:

Segmento	Caída máx. recomendada	Nota
Tramos de string CD (arreglo → inversor)	2%	1.5% en tramos principales comerciales largos donde el cobre es barato frente a las pérdidas
Salida CA del inversor (inversor → tablero)	1–1.5%	Mantenga el total CD + CA bajo 3%
Sistema combinado	3%	Más allá de esto, las pérdidas anuales de producción exceden el costo del cobre de subir calibre

Ejemplo resuelto: dos strings en paralelo (27 A de Isc combinado) en un tramo de 120 pies (ida) a 400 VCD. La ampacidad dice que 6 AWG cubre la corriente de diseño de 42.1 A. Caída de tensión con 6 AWG: 2 × 120 × 27 × 12.9 ÷ 26,240 cmil = 3.19 V = 0.80% — cómodamente bajo 2%. Con 10 AWG el mismo tramo cae 8.07 V = 2.02%, justo en la línea. La calculadora automatiza exactamente esta comparación; en este tramo usted caería en 6 AWG porque la ampacidad gobierna primero.

Note la palanca que más importa: el voltaje del sistema. Los mismos 27 A en un sistema de baterías de 48V sobre 120 pies necesitarían 500 kcmil para mantener siquiera 3% — razón por la cual los diseños aislados mantienen los tramos de batería bajo 10 pies y por la cual los strings interconectados viven en 400–600V. Cuando un tramo se vuelve doloroso, subir voltaje o mover el punto de conversión le gana a comprar cobre.

Cable PV vs. USE-2: Qué Es Realmente Diferente

Ambos son cables unipolares resistentes a la luz solar, pero no son intercambiables en sistemas modernos:

Propiedad	Cable PV (UL 4703)	USE-2 (UL 854)
Listados de voltaje	600V, 1000V o 2000V	Solo 600V
Listado de temperatura	90°C húmedo y seco	90°C húmedo y seco
Enterrado directo	Calificado (revise la leyenda del grabado)	Calificado
Listado de flama	VW-1 opcional; resistencia a luz solar obligatoria	Resistencia a luz solar obligatoria
Tamaños típicos	18 AWG – 2000 kcmil	14 AWG y mayores
Mejor uso	Cables de módulo, cableado de strings, arreglos no aterrizados, inversores sin transformador	Arreglos aterrizados heredados, tramos adyacentes a acometida

El listado de 1000V es la razón por la que ganó el cable PV. Los inversores sin transformador y los arreglos no aterrizados hicieron obligatorio en la práctica el aislamiento más grueso y plenamente calificado, y las reglas de método de cableado de NEC 690.31 efectivamente orientan las instalaciones nuevas hacia cable PV. USE-2 todavía aparece en sistemas pequeños aterrizados de 600V y como jugada de costo, pero si la especificación dice string de 1000V o el inversor es sin transformador, el cable PV es la respuesta.

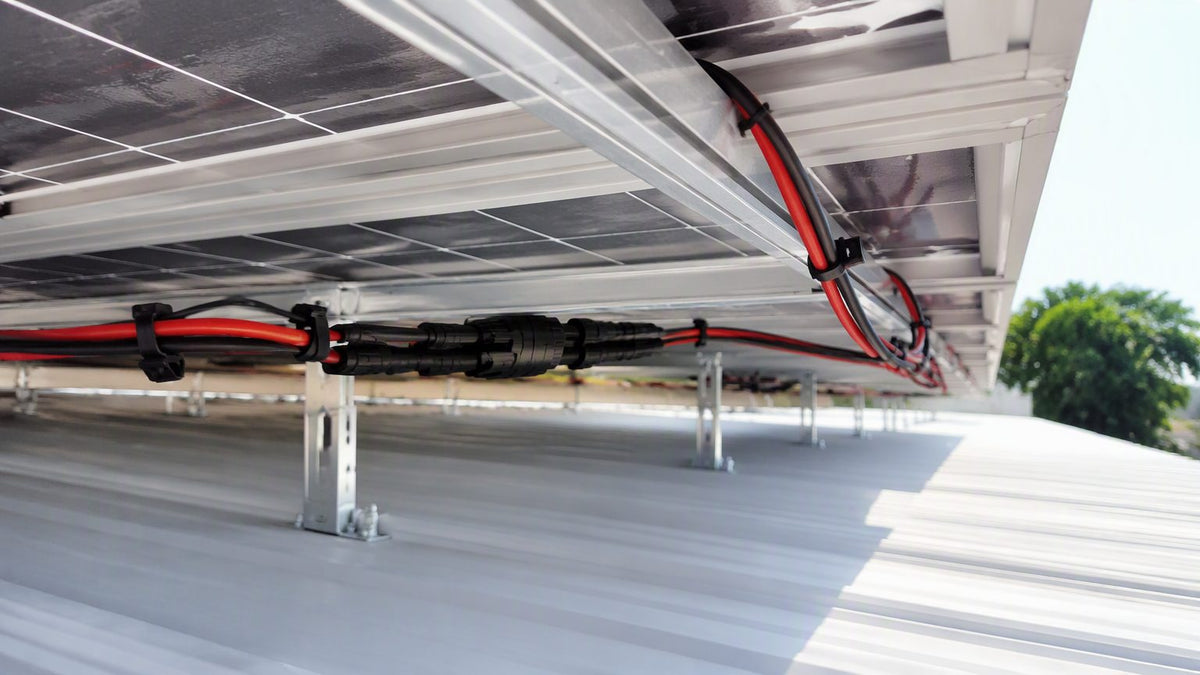

Nota de trenzado: las conexiones a nivel de módulo y todo lo que termine en conectores estilo MC4 pide cable PV de hebra fina; los tirajes a combinador y tramos principales en conduit están bien con 19 hebras. Haga coincidir el conductor con el listado del terminal y del conector.

Tramos de String vs. Tramos Principales Centrales: Dos Patrones de Dimensionamiento

Arquitectura de strings (residencial, inversores de string): cada string obtiene su propio tramo al inversor o caja de conexiones en azotea. La corriente de diseño se mantiene baja (un string = 1.56 × Isc ≈ 21 A), así que 10 AWG domina y la caída de tensión es la única verificación real en tramos de más de 100 pies. Mantenga cada string en su propio par de conduit o use ensambles multipar listados; nunca combine strings excepto en un combinador listado con protección contra sobrecorriente según 690.9.

Arquitectura de combinador/tramo principal (comercial, inversores centrales): los strings se combinan en combinadores junto al arreglo, luego un tramo principal grueso lleva 4–16 strings al inversor. Aquí la ampacidad gobierna: 8 strings de 14 A Isc = 112 A × 1.56 = 175 A de corriente de diseño, cayendo en 2/0 antes de correcciones. La jugada económica es THHN-2/XHHW-2 de aluminio en el tramo principal (subir dos calibres, ahorrar 40–50% en conductor) con cable PV de cobre solo en las colas de string. Corra la calculadora por segmento — tramos de string con strings = 1, tramos principales con la cantidad combinada.

Cualquiera que sea la arquitectura, la lista de materiales es más grande que el cable: combinadores, equipo de apagado rápido, racking y módulos. Abastézcalo junto en nuestra colección de paneles solares, combínelo con inversores y obtenga cable PV, EMT y conectores en suministros eléctricos.
