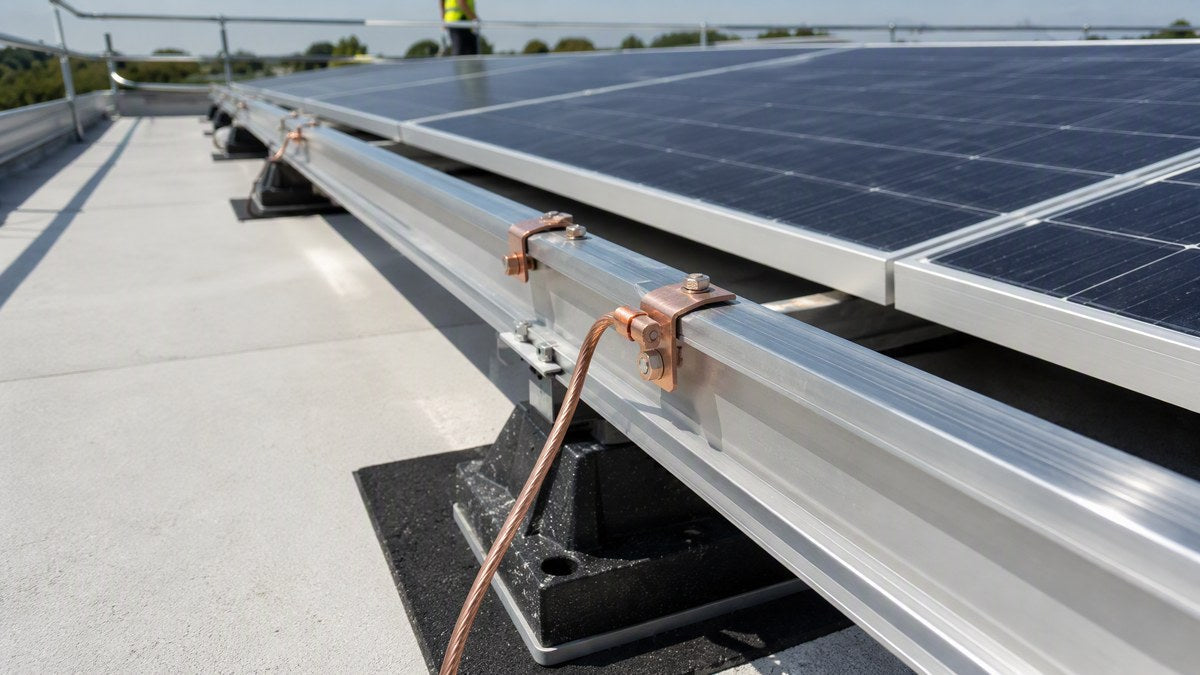

Puesta a Tierra Solar Comercial: El BOM NEC 690.43 que Pasa Inspección
Tiempo de lectura: ~7 min
📋 Puntos Clave
- NEC 690.43 es absoluto: todo metal expuesto — marcos de módulos, racking, gabinetes — se conecta al conductor de puesta a tierra de equipo (EGC), a cualquier voltaje, solo con hardware listado.
- Dos arquitecturas de BOM pasan inspección: arandelas/lugs de bond tipo WEEB, o clamps UL 2703 con bond integrado (IronRidge UFO) — nunca lugs genéricos de ferretería.
- El calibre del EGC sale de la Tabla 250.122 vía NEC 690.45; tramos expuestos al daño requieren mínimo #6 AWG cobre (250.120(C)).
- Las fallas de puesta a tierra son la causa #1 de inspecciones reprobadas en PV — un solo empalme de riel sin bond puede retrasar el Permiso de Operación (PTO) por semanas.
- El BOM completo es barato: lugs y hardware de bond cuestan $2.97–$12.87 por punto de conexión; el costo está en hacerlo dos veces tras una inspección fallida.
"Solución de puesta a tierra solar comercial" se busca cientos de veces al mes por EPCs y electricistas que ya conocen la sección del código — lo que necesitan es la lista de materiales que la satisface. Nuestra guía de puesta a tierra y bond NEC 690.43 / 250 cubre la teoría del código; este artículo es la lista de compras: qué comprar, por qué existe cada pieza y qué revisará el inspector. Todo lo siguiente está en existencia en nuestro catálogo.
El marco del código en cinco líneas
- 690.43: el metal expuesto que no porta corriente — marcos de módulos, estructuras de montaje, gabinetes — se conecta a un EGC sin importar el voltaje. Los dispositivos que unen marcos de módulos deben estar listados, etiquetados e identificados para ese propósito (UL 2703; UL 467 para lugs de tierra).
- 690.43(C): dentro del arreglo el EGC puede correr separado; donde los conductores del circuito PV salen del arreglo, el EGC va con ellos (250.134, 300.3(B)).
- 690.45: dimensione el EGC de la Tabla 250.122 según el dispositivo de sobrecorriente; si el circuito no tiene, asuma uno según 690.9(B). No se requiere aumento por caída de voltaje.
- 250.120(C): un EGC expuesto sujeto a daño físico es mínimo #6 AWG cobre.
- 690.47: los arreglos montados en edificio se conectan al sistema de electrodos de puesta a tierra del edificio; un electrodo auxiliar en el arreglo está permitido pero debe unirse a él — nunca aislado.
Capa 1 del BOM: bond de módulo a riel
El recubrimiento anodizado de los marcos de aluminio es un aislante — un tornillo común a través del marco no hace nada. Dos enfoques listados lo atraviesan:
| Enfoque | Pieza | Precio | Notas |
|---|---|---|---|
| Clamp con bond integrado | IronRidge UFO-CL-01-B1 clamp universal de bond | $6.10 | UL 2703; el torque del clamp clava pines de bond a través del anodizado — sin lug separado por módulo |
| Perno de bond | IronRidge BHW-SQ-02-A1 perno cuadrado de bond | $5.00 | Hardware de la familia UFO para puntos de sujeción con bond |
| Lug WEEB (módulo/riel) | Unirac Wiley WEEBLUG 6.7 c/ herrajes | $8.66 | Los dientes de la arandela WEEB perforan el anodizado; bond hermético, reconocido UL 467/2703 |
| Lug WEEB (sistemas K2) | K2 WEEB lug 10.3 (4000622) | $5.90 | Ecosistemas de riel K2 |
| Clip WEEB | Burndy WEEB-9.5 clip de tierra | $2.97 | Clip de bond a presión para rieles compatibles |
El hardware WEEB gana su reputación con datos de prueba: corrientes de falla de 1,530A por 6 segundos con resistencia post-falla menor a 100 µΩ, y anti-rotación más allá de 80 in-lb de torque. Sea cual sea el enfoque, apriete con herramienta calibrada — NEC 110.3(B) y 110.14(D) hacen exigibles los valores de torque del fabricante, y los inspectores cada vez piden más el registro de torque.
Capa 2 del BOM: empalmes de riel, terminación del EGC, penetraciones de techo
| Función | Pieza | Precio |
|---|---|---|
| Jumper de bond riel a riel | Burndy WEEB jumper de bond 6.7 | $12.87 |
| Lug de terminación EGC (IronRidge) | IronRidge XR-LUG-03-A1 lug UFO de tierra | $3.92 |
| Lug de tierra de bajo perfil | IronRidge GD-LUG-003 | $9.74 |
| Lug de tierra QRail | Quick Mount QMR-GLQ-A-50 c/ tornillo T | $8.91 |
| Lug de tierra SnapNrack | SnapNrack 242-02101 | $4.83 |
| Sujeción de techo con flashing (teja asfáltica) | QuickBOLT 17662 QB2 4IN + MicroFlash + SS-LFT | $10.85 |
Dos reglas que los inspectores hacen cumplir en esta capa: los empalmes de riel deben puentearse con jumpers de bond listados para que la continuidad nunca dependa solo de un empalme mecánico atornillado, y cada lug debe estar listado para uso exterior y específicamente para unir rieles/módulos PV (las familias Burndy CL50-1TN, ILSCO GBL-4DBT y lugs WEEB son los ejemplos canónicos aceptados por las autoridades). La línea QuickBOLT no es hardware de puesta a tierra — está aquí porque los trabajos comerciales de teja asfáltica viven o mueren en las penetraciones con flashing, y el 17662 es el montaje que nuestros contratistas más reordenan.
Ruteo del EGC y la pregunta del electrodo
Dimensione el EGC de la Tabla 250.122 contra el dispositivo de sobrecorriente del circuito — para un circuito de string comercial típico de 20A es #12 AWG Cu, pero suba a #6 AWG donde el conductor esté expuesto a daño físico. Dentro del límite del arreglo el EGC puede seguir su propia ruta asegurado con clips UV; en el momento en que el homerun sale del arreglo, el EGC viaja en la misma canalización que los conductores del circuito. Sobre el electrodo: una varilla de tierra en un arreglo al suelo es un electrodo suplementario, nunca un sustituto — únala al sistema de electrodos del edificio/servicio para que no exista diferencia de potencial entre estructuras. Espere que el inspector pruebe continuidad entre empalmes con un micro-ohmímetro y pida las hojas de listado, así que guarde la documentación del fabricante en el paquete de permiso.
Para adquisición de sistema completo — paneles, inversores clase 60kW, racking y este BOM de puesta a tierra cotizado como un solo paquete entregado — vea nuestra página de soluciones solares comerciales para precios de proyecto y multi-tarima, o cotice el hardware directamente en las colecciones IronRidge, Unirac y QuickBOLT.
Preguntas Frecuentes
¿Qué exige realmente NEC 690.43 en PV comercial?
Que toda parte metálica expuesta que no porta corriente del sistema PV — marcos de módulos, racking, gabinetes, canalizaciones — se conecte a un conductor de puesta a tierra de equipo, sin importar el voltaje del sistema. La cláusula con dientes: cualquier dispositivo usado para unir marcos de módulos u otro equipo a la estructura de montaje debe estar listado, etiquetado e identificado para ese propósito — UL 2703 para hardware de montaje/bond de módulos, UL 467 para lugs de tierra. Los lugs genéricos de ferretería y los tornillos comunes a través de marcos anodizados no cumplen, porque el anodizado es aislante y los dispositivos no listados no tienen una ruta de corriente de falla verificada.
¿Qué es un WEEB y por qué lo aceptan los inspectores?
Un WEEB (Washer, Electrical Equipment Bond — Burndy/Wiley) es una arandela de acero inoxidable con dientes que perforan el recubrimiento anodizado de los marcos y rieles de aluminio, incrustándose en el metal desnudo para formar un bond hermético de baja resistencia sin preparación de superficie. Los inspectores lo aceptan porque está reconocido UL 467/2703 y probado para el trabajo: prueba de falla a 1,530A por 6 segundos con resistencia post-falla menor a 100 µΩ, y anti-rotación más allá de 80 in-lb de torque. Instalado al torque del fabricante con herramienta calibrada, un lug WEEB une un módulo a su riel; los jumpers de bond puentean los empalmes de riel.
¿Cómo dimensiono el conductor de puesta a tierra de equipo para un arreglo solar?
Según NEC 690.45, dimensione el EGC de la Tabla 250.122 contra el dispositivo de sobrecorriente del circuito — un OCPD de 20A significa #12 AWG cobre, 30A significa #10. Si el circuito PV no tiene dispositivo de sobrecorriente, asuma uno dimensionado según 690.9(B) y aplique la Tabla 250.122 a ese. Dos ajustes: no se requiere aumentar calibre por caída de voltaje en un EGC, y cualquier EGC expuesto sujeto a daño físico debe ser mínimo #6 AWG cobre según 250.120(C) — por eso muchos instaladores simplemente corren #6 por todo el techo por defecto.
¿Necesito una varilla de tierra separada para un arreglo comercial al suelo?
Una varilla en el arreglo está permitida pero es opcional, y nunca sustituye el bond de regreso al servicio. NEC 690.47 permite que arreglos montados en edificio usen directamente el sistema de electrodos del edificio. Si instala un electrodo auxiliar en un montaje al suelo, únalo al sistema de electrodos principal — una varilla aislada crea una diferencia de potencial entre estructuras, que es precisamente el peligro que la puesta a tierra existe para eliminar. El EGC que corre con los conductores del circuito es la ruta de corriente de falla requerida; los electrodos manejan rayos y estática, no fallas.
¿Qué revisan los inspectores en la puesta a tierra solar comercial?
Cuatro cosas, en orden aproximado: (1) hojas de listado — cada dispositivo de bond documentado como listado UL 2703/UL 467 para uso PV, instalado según instrucciones (NEC 110.3(B)); (2) continuidad — un micro-ohmímetro entre empalmes de riel y bonds, detectando arandelas que nunca perforaron el anodizado; (3) registros de torque — 110.14(D) hace exigibles los valores de torque del fabricante, así que los registros de herramienta calibrada importan; (4) calibre y ruteo del EGC — calibres de la Tabla 250.122, mínimo #6 donde esté expuesto, EGC con los conductores del circuito al salir del arreglo. Un solo empalme sin bond puede retrasar el Permiso de Operación por semanas, por eso la puesta a tierra es la causa principal de inspecciones PV reprobadas.
Cada Pieza de Tierra de Esta Página Está en Existencia
Lugs WEEB, clamps UFO, jumpers y lugs de inserción se envían por paquetería la misma semana. BOM de proyecto completo — paneles, inversor, racking, tierra — cotizado como un solo paquete entregado.
