Sensores Accu-CT Explicados: TCs de 333mV

Tiempo de lectura: ~7 min

Todo sistema de monitoreo solar, todo tablero de energía del hogar, toda investigación de "¿por qué mi recibo es tan alto?" empieza con el mismo componente sin glamour: un transformador de corriente enganchado a un cable. La línea Accu-CT — desarrollada originalmente por Continental Control Systems y hoy el sensor detrás de los registradores HOBO de Onset, medidores eGauge, monitoreo SolarEdge y sistemas SMA — es la respuesta por defecto de la industria por una razón: mide con precisión al 1% de su valor nominal, no solo cerca de escala plena. Esta guía explica qué significan los números de la etiqueta y cómo elegir el correcto.

Qué significa realmente "núcleo partido 333mV"

Tres hechos empacados en el nombre del producto:

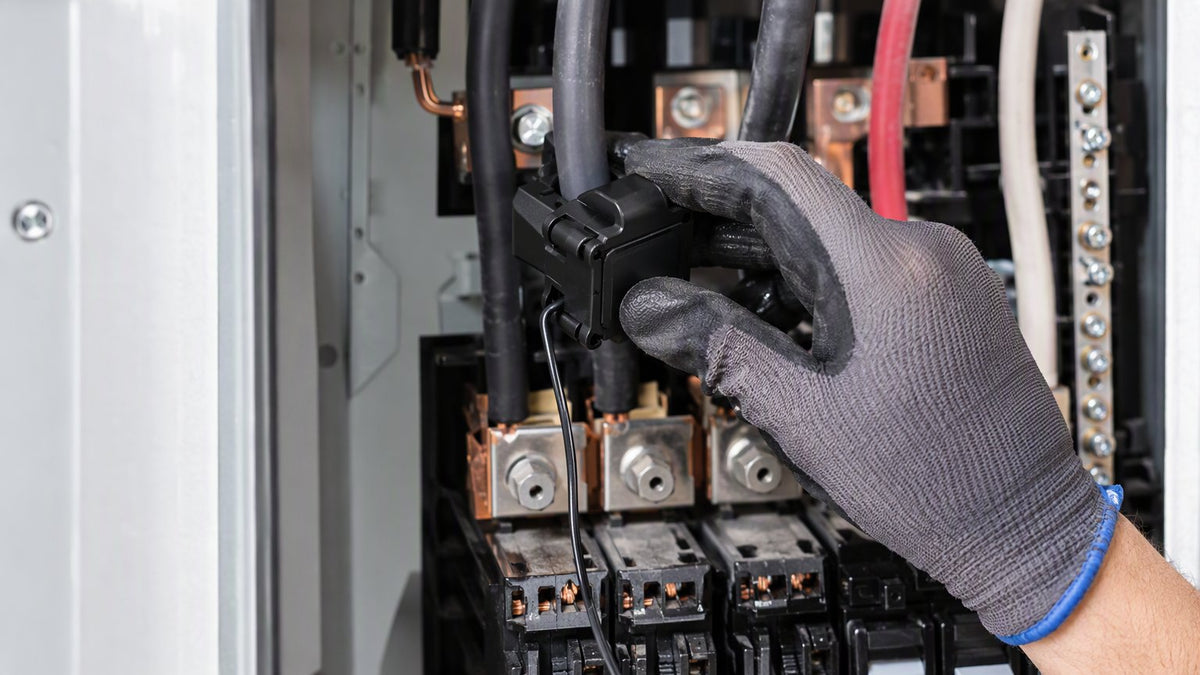

• Núcleo partido: el núcleo magnético se abre en una bisagra, se engancha alrededor del conductor y se bloquea — el mecanismo patentado de Accu-CT es genuinamente de una mano y compatible con guantes. Sin sacar conductores de los terminales, sin apagón en la mayoría de trabajos de monitoreo retrofit.
• Salida de 333mV: a corriente primaria nominal plena, el TC entrega 333.33 milivoltios AC. La mitad de la corriente nominal = ~167mV. El medidor hace matemática simple para mostrar amperios, watts y kWh. Un resistor de carga de precisión viene integrado, así la salida se mantiene en un voltaje bajo seguro incluso con el secundario abierto — sin bloques de cortocircuito, sin riesgo de arco. (Los TCs antiguos de 5A pueden producir voltaje letal en circuito abierto bajo carga; ese es el problema que este diseño elimina.)
• Linaje revenue-grade: la familia cumple las normas de precisión IEEE C57.13 e IEC 60044-1 en todo su rango de temperatura, con una relación de reducción de 100:1 — aproximadamente diez veces mejor que los TCs genéricos en la parte baja del rango. Esa precisión en el extremo bajo es exactamente lo que aplicaciones solares y de motores necesitan, ya que inversores y variadores de velocidad oscilan la corriente constantemente.

El T-ACT-0750-100: el de las búsquedas

El T-ACT-0750-100 — el número de parte de Onset para el Accu-CT de 100A — es el TC más buscado de nuestro catálogo, y a $50.69 contra un precio de lista de $105 también es una de las mejores ofertas en sensores que tenemos. La etiqueta se decodifica así: ventana clase 0.75 pulgadas (0.78" / 20mm real), nominal de 100A en el primario, salida de 333mV. La precisión es ±0.75% de 1% a 120% de la corriente nominal con ángulo de fase de ±0.5° — suficiente para monitoreo de energía, submedición y splits de producción/consumo solar. Trae cables de 2.4m, opera de −30°C a 55°C, está reconocido por UL y ensamblado en EE. UU. Un TC por conductor: para un servicio de 240V fase dividida se engancha uno en cada fase viva; para monitoreo de consumo-vs-producción, un par va en la entrada de servicio y otro en la salida del inversor.

Eligiendo el nominal y la ventana

Dos reglas de dimensionamiento. Primero, empareje el amperaje nominal con la carga normal del conductor, no con su máximo teórico — la precisión se especifica de 1% a 120% del nominal, así un TC de 100A en un circuito de 30A vive en su banda más precisa, mientras un TC de 400A en el mismo circuito desperdicia resolución. Segundo, verifique la ventana contra el conductor con aislamiento: un THHN 4/0 llena casi toda la ventana de 0.78"; tramos en paralelo o conductores de servicio grandes necesitan la serie de 1.25".

Estándar vs revenue grade (C0.6)

Los Accu-CT estándar son ±0.75% — suficiente para tableros, diagnósticos y monitoreo solar. Los modelos Opción C0.6 están calibrados y verificados a IEEE/ANSI C57.13 clase 0.6 e IEC 60044-1 clase 0.5S (±0.50% de 1–120%), se entregan con certificado de calibración por unidad y usan especificaciones de ángulo de fase más cerradas (±0.25°) para lecturas precisas de factor de potencia y watts. Si la medición alguna vez toca dinero — submedición de inquilinos, verificación de respuesta a la demanda, garantías de desempeño — pague la diferencia por el C0.6. La familia también está listada UL 2808, que es lo que el NEC 2017 exige para TCs instalados en campo dentro de paneles.

Reglas de instalación que lo mantienen honesto

• Un conductor por TC. Enganchar ambas fases de un circuito de 240V (o fase y neutro) cancela los campos y lee cerca de cero. Dos TCs para fase dividida, tres para trifásica.
• Cuide la flecha. Los TCs son direccionales — la flecha o la marca "este lado hacia la fuente" determina si la potencia se lee como importación o exportación. Los TCs al revés son la causa número uno de tickets de "consumo negativo".
• Mantenga los cables ordenados y trenzados. Las señales de milivoltios son robustas pero no mágicas — aléjelas de tramos paralelos de alta corriente donde sea práctico, y conéctelas en los terminales del medidor que especifica el fabricante.
• Desenergice cuando pueda. La instalación de núcleo partido en conductores vivos es práctica común para electricistas calificados con el EPP correcto, pero el default seguro es un panel bloqueado.

¿Necesita la matemática del lado del medidor? Nuestra calculadora de amperios a watts convierte lo que ve el TC en potencia, la calculadora de kWh a amperios va en la otra dirección para trifásica, y la calculadora de consumo eléctrico convierte kWh en dólares.
