Calculadora de Ampacidad: Corrección por Temperatura y Agrupamiento (NEC 310.16)
Tiempo de lectura: ~8 min
📋 Puntos Clave
- La NEC 310.16 es un punto de partida, no una respuesta. La tabla supone 30°C (86°F) de ambiente y no más de tres conductores portadores de corriente en la canalización. Áticos calurosos, techos y tubos llenos reducen la ampacidad.
- Aplique dos multiplicadores. El factor de corrección por temperatura ambiente de la Tabla NEC 310.15(B)(1) y el factor de ajuste por agrupamiento de la Tabla 310.15(C)(1) se acumulan: ampacidad ajustada = ampacidad de tabla × factor de temperatura × factor de agrupamiento.
- Puede partir de la columna de 90°C para el cálculo de corrección cuando el aislamiento es THHN-2/THWN-2 (90°C), pero la ampacidad final nunca puede superar la columna de temperatura de terminación — 60°C o 75°C según NEC 110.14(C).
- Más de tres conductores portadores en un mismo tubo cuestan capacidad real: 4–6 conductores bajan al 80%, 7–9 al 70% y 10–20 al 50% del valor de tabla.
- Los topes de conductores pequeños de NEC 240.4(D) siguen aplicando después de la corrección — 14 AWG cobre sigue siendo un circuito de 15A por muy favorable que sea el ambiente.
"¿Cuál es la ampacidad de un THHN calibre 10?" tiene una sola respuesta honesta: depende de dónde viva el cable. La Tabla NEC 310.16 lo valora en 40A en la columna de 90°C — pero solo a 30°C de ambiente y con tres o menos conductores portadores compartiendo la canalización. Llévelo por un techo a 60°C o métalo en un tubo con otros ocho conductores cargados, y la ampacidad útil puede caer por debajo del circuito de 30A que creía estar protegiendo. La calculadora siguiente parte del valor de la tabla NEC 310.16, aplica la corrección por temperatura ambiente y el ajuste por agrupamiento, y luego impone el techo de temperatura de terminación para que el resultado sea uno que un inspector acepte.
¿Necesita el cable? Nuestra colección de suministros eléctricos tiene THHN-2/THWN-2 y XHHW-2 en todos los calibres comunes. Si aún está eligiendo el calibre base, empiece con la tabla de ampacidad por amperios y vuelva aquí para corregir según las condiciones reales de instalación.
Calculadora de Corrección de Ampacidad
Ampacidades de cobre según NEC 310.16.
Los factores de corrección salen de la propia columna del aislamiento.
La ampacidad final nunca puede superar esta columna.
°F a °C: 86°F = 30°C, 104°F = 40°C, 122°F = 50°C, 140°F = 60°C.
Cuente fases y neutros; los de puesta a tierra no cuentan.
Ampacidad de tabla (310.16, columna del aislamiento): —
Factor de corrección por temperatura: —
Factor de ajuste por agrupamiento: —
Ampacidad corregida: —
Techo de terminación / ampacidad útil: —
Lógica de cálculo: ampacidad base de la Tabla NEC 310.16 para la columna del aislamiento; corrección por ambiente según la Tabla NEC 310.15(B)(1); ajuste por agrupamiento según la Tabla NEC 310.15(C)(1); resultado limitado a la columna de terminación según NEC 110.14(C). Los topes de NEC 240.4(D) (14 AWG → 15A, 12 AWG → 20A, 10 AWG → 30A) siguen gobernando la protección. Informativo — la AHJ y las marcas del equipo gobiernan.
La Corrección en Acción: Cobre THHN-2 Calibre 10
El mismo conductor, cuatro instalaciones muy distintas. Note cómo la columna inicial de 90°C ayuda — pero solo hasta que el techo de terminación o los multiplicadores toman el control:

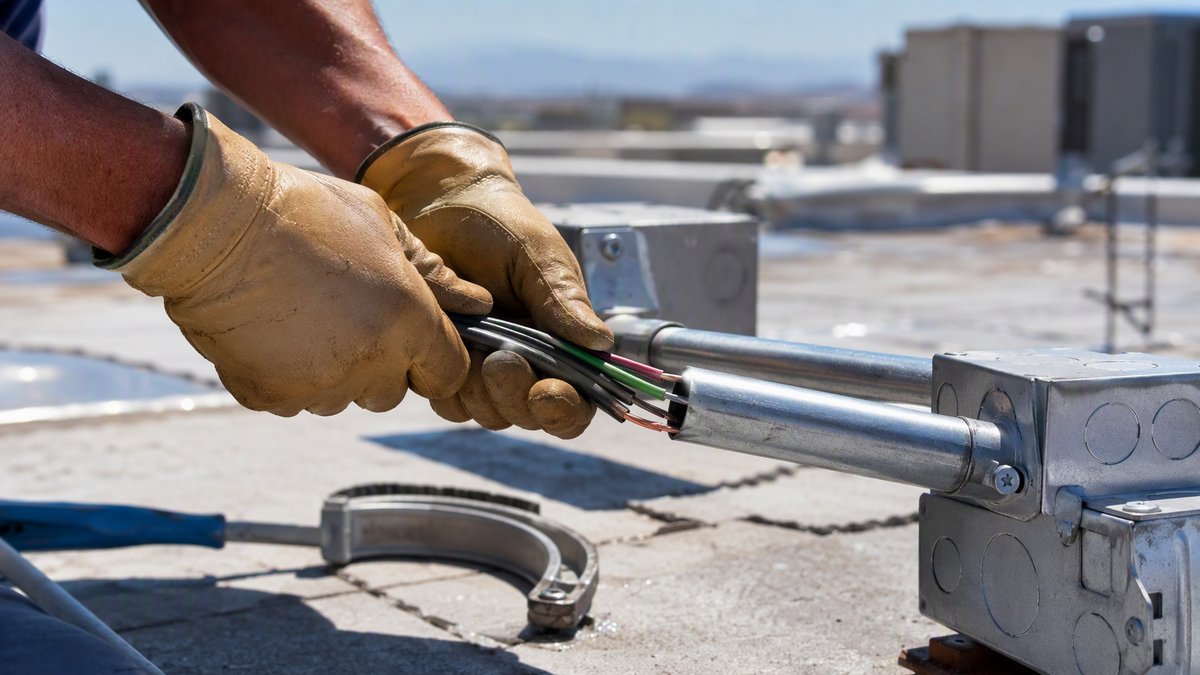

| Instalación | Ambiente | Conductores en el tubo | Cálculo | Ampacidad útil |
|---|---|---|---|---|
| Alimentación desde panel en sótano | 30°C | 3 | 40 × 1.00 × 1.00 → tope 35A (75°C) | 35 A |
| Recorrido por ático caluroso | 55°C | 3 | 40 × 0.76 × 1.00 | 30.4 A |
| Tubo lleno, clima templado | 30°C | 9 | 40 × 1.00 × 0.70 → 28 A | 28 A |
| Tubo en techo, lleno | 60°C | 9 | 40 × 0.71 × 0.70 | 19.9 A |
Esa última fila es la que quema a la gente: un conductor "de 40A" protegiendo legalmente una carga de 20A. Cuando el tubo en el techo es inevitable, NEC 310.15(B)(2) añade incrementos de ambiente para canalizaciones bajo sol directo — la entrada de ambiente de la tabla supone que ya sumó esos grados.
Cómo Funcionan las Dos Tablas de Corrección
La corrección por temperatura ambiente (Tabla NEC 310.15(B)(1)) reduce por calor. La ampacidad es una clasificación térmica — la tabla supone que el calor puede escapar a un entorno de 30°C. A 40°C de ambiente, un conductor de 90°C conserva el 91% de su ampacidad de tabla; uno de 75°C conserva el 88%; uno de 60°C apenas el 82%. El aislamiento de mayor clasificación pierde menos en porcentaje porque parte con más margen térmico, y por eso el código permite corregir desde la columna de 90°C para THHN-2 aunque las terminaciones limiten el número final a los valores de 75°C.
El ajuste por agrupamiento (Tabla NEC 310.15(C)(1)) reduce por hacinamiento. Más de tres conductores portadores en una canalización o cable significa que el calor de cada conductor no tiene a dónde ir:
| Conductores portadores | Factor de ajuste |
|---|---|
| 1–3 | 1.00 |
| 4–6 | 0.80 |
| 7–9 | 0.70 |
| 10–20 | 0.50 |
| 21–30 | 0.45 |
| 31–40 | 0.40 |
| 41 y más | 0.35 |
Los neutros cuentan cuando realmente llevan corriente — el neutro de un circuito monofásico de 120/240V cuenta, mientras que el neutro de una estrella trifásica balanceada generalmente no (salvo cuando domina el contenido de tercer armónico, según 310.15(E)). Los conductores de puesta a tierra nunca cuentan. Si el hacinamiento es la restricción que manda, dividir los circuitos entre dos tubos suele ser más barato que subir el calibre de todos los conductores — y nuestra calculadora de llenado de conduit le dirá cuántos conductores admite legalmente cada medida comercial.
El Techo de Terminación: NEC 110.14(C)
Corregir desde la columna de 90°C parece un truco hasta que recuerda el equipo en ambos extremos. NEC 110.14(C) dice que la ampacidad final del conductor no puede superar la clasificación de temperatura de la terminación más baja del circuito. Los valores por defecto: circuitos de 100A o menos, o con conductores de 1 AWG y menores, usan la columna de 60°C salvo que el equipo esté marcado de otra forma; circuitos de más de 100A con conductores mayores usan la columna de 75°C. Los breakers y zapatas modernos están marcados 75°C casi universalmente, así que la columna de 75°C es el techo práctico para la mayoría del trabajo — el valor por defecto de la calculadora.
La conclusión estratégica: en condiciones calurosas o llenas, la columna inicial de 90°C puede conservar suficiente ampacidad para mantener su calibre; en condiciones benignas no añade nada porque la columna de terminación de 75°C ya gobierna. Corra los números en ambos sentidos antes de comprar — la tabla de calibres AWG tiene la referencia completa de ampacidad por calibre si quiere la tabla cruda a la vista.
Preguntas Frecuentes
¿Qué es la corrección de ampacidad?
La corrección reduce la ampacidad de tabla NEC 310.16 de un conductor según las condiciones reales. Aplican dos multiplicadores: el factor de corrección por temperatura ambiente de la Tabla NEC 310.15(B)(1) cuando el aire circundante supera o baja de 30°C, y el factor de ajuste por agrupamiento de la Tabla 310.15(C)(1) cuando más de tres conductores portadores comparten canalización. Ampacidad ajustada = ampacidad de tabla × factor de temperatura × factor de agrupamiento, limitada por la columna de terminación según NEC 110.14(C).
¿Puedo usar la columna de 90°C de la NEC 310.16 para cable THHN?
Sí — solo para los cálculos de corrección. THHN-2/THWN-2 es aislamiento de 90°C, así que puede iniciar las correcciones por temperatura y agrupamiento desde la columna de 90°C. Pero la ampacidad útil final nunca puede superar la columna de terminación: 75°C para equipo moderno marcado, 60°C para equipo sin marcar de 100A o menos según NEC 110.14(C). En instalaciones frescas y despejadas la columna de 90°C no añade nada; en calurosas o llenas, conserva ampacidad.
¿Cuántos cables puedo poner en un tubo antes de tener que corregir?
Hasta tres conductores portadores sin ajuste. Con 4–6 conductores la ampacidad baja al 80%, 7–9 al 70%, 10–20 al 50%, 21–30 al 45%, 31–40 al 40% y 41+ al 35% del valor de tabla según la Tabla NEC 310.15(C)(1). Los cables de tierra y los repuestos no cuentan, y esto es independiente del llenado de conduit — un tubo puede estar legalmente lleno al 40% de sección según el Capítulo 9 del NEC y aun así disparar el ajuste de ampacidad.
¿El neutro cuenta como conductor portador de corriente?
A veces. El neutro de un circuito monofásico de 120V o 120/240V cuenta porque lleva la corriente de desbalance. El neutro de un circuito trifásico de cuatro hilos balanceado generalmente no cuenta — salvo cargas no lineales (drivers LED, computadoras, VFD), donde las corrientes de tercer armónico pueden convertir al neutro en el conductor más cargado según NEC 310.15(E). Los conductores de puesta a tierra nunca cuentan para el ajuste.
¿Qué clasificación de temperatura tienen las terminales de un breaker?
Los breakers y zapatas modernos están casi siempre marcados 75°C, y NEC 110.14(C) lleva por defecto los circuitos de más de 100A (conductores mayores de 1 AWG) a la columna de 75°C de todos modos. Los circuitos de 100A y menos con equipo sin marcar van por defecto a 60°C. Cuando ambos extremos están marcados 75°C puede usar la columna de 75°C como techo de ampacidad; revise las marcas del breaker y las zapatas en vez de suponer — mezclar un breaker de 75°C con un dispositivo de 60°C lo regresa a la columna de 60°C.
