Calculadora de Cable para 240V: Breaker, Calibre y Caída de Tensión por Amperios

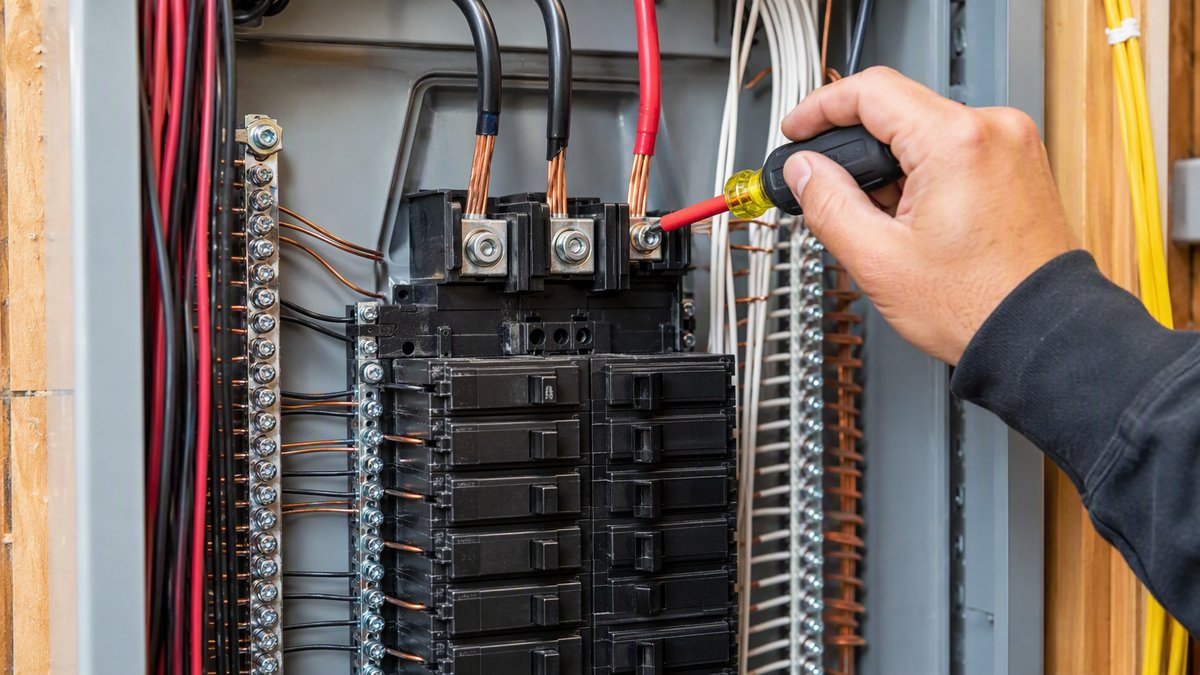

Tiempo de lectura: ~8 min
📋 Puntos Clave
- Las combinaciones clásicas de 240V: 20A → 12 AWG, 30A → 10 AWG, 40A → 8 AWG, 50A → 8 AWG (6 AWG en recorridos largos), 60A → 6 AWG, todo en cobre a la columna de 75°C de la NEC 310.16.
- Las cargas continuas cambian el cálculo. Cargadores de VE, calentadores de agua y todo lo que opere 3+ horas se dimensiona al 125% de la placa según NEC 210.19(A)(1)/210.20(A) — un EVSE de 32A termina en breaker de 40A con cobre 8 AWG.
- La distancia puede vencer a la ampacidad. Pasados unos 30–45 metros a 240V, la caída de tensión (guía informativa del 3% de NEC 210.19(A)(1)) obliga a un conductor mayor del que pide la tabla — nuestra calculadora revisa ambos y devuelve el cable mayor.
- El aluminio es legal y común para alimentadores y circuitos grandes de 240V — espere subir unos dos calibres respecto al cobre y usar zapatas clasificadas AL con antioxidante.
- El breaker protege el cable, no el aparato: nunca suba el breaker para parar disparos molestos sin revisar primero la ampacidad del conductor.
Toda pregunta de circuito de 240V — "¿qué cable para una secadora de 30 amperios?", "¿puedo llevar 10/2 a una estufa de 50A?", "¿qué calibre para un receptáculo de soldadora a 25 metros del panel?" — es en realidad el mismo problema de tres pasos: dimensionar el breaker a la carga (con el multiplicador del 125% para servicio continuo donde aplique), elegir el conductor más pequeño cuya ampacidad a 75°C cubra la corriente de diseño, y verificar que la longitud no empuje la caída de tensión más allá del 3%. La calculadora siguiente ejecuta los tres pasos y devuelve el breaker, el conductor mínimo por ampacidad, el conductor ajustado por caída de tensión y la familia de receptáculo NEMA correspondiente.
¿Armando el circuito? Nuestra colección de suministros eléctricos tiene los breakers, THHN-2, NM-B y receptáculos para construirlo. Si la carga es específicamente un cargador de VE, la guía de dimensionamiento de circuitos para cargadores de VE cubre las reglas de NEC 625 que se suman a este cálculo.
Calculadora de Calibre de Cable para 240V
Amperios = watts ÷ 240. Un EVSE de 7,680W consume 32A.
Las cargas continuas diseñan al 125% según NEC 210.20(A).
Del panel al receptáculo, solo ida. Caída verificada al 3% (7.2V).
Ampacidades de NEC 310.16 en la columna de 75°C.
Carga / corriente de diseño: —
Breaker (siguiente tamaño estándar): —
Conductor mínimo por ampacidad (75°C): —
Conductor tras revisión de caída de tensión: —
Caída de tensión estimada a plena carga: —
Receptáculo típico: —
Lógica de cálculo: cargas continuas al 125% según NEC 210.19(A)(1)/210.20(A); breaker de los tamaños estándar NEC 240.6(A); conductor de NEC 310.16 (75°C) con los topes de 240.4(D); caída de tensión según la fórmula monofásica CM = 2 × K × I × L ÷ VD (K = 12.9 Cu / 21.2 Al) contra la guía informativa del 3% de NEC 210.19(A)(1). Informativo — la AHJ y las instrucciones del equipo gobiernan.
Las Combinaciones Clásicas de Circuitos de 240V (Cobre, 75°C)
Para recorridos menores de 30 metros, la ampacidad — no la distancia — define el calibre. Estas combinaciones cubren casi todo circuito residencial de 240V:
| Breaker | Cable mínimo de cobre | Cargas típicas de 240V | Receptáculo |
|---|---|---|---|
| 15 A | 14 AWG | Aire de ventana pequeño, bomba de agua | 6-15R |
| 20 A | 12 AWG | Aire de ventana, compresor pequeño | 6-20R |
| 30 A | 10 AWG | Secadora eléctrica, calentador de paso pequeño | 14-30R / 6-30R |
| 40 A | 8 AWG | Estufa eléctrica, EVSE de 7.7kW (32A continuo) | 14-50R |
| 50 A | 8 AWG | Estufa, EVSE de 9.6kW (40A continuo), pedestal RV | 14-50R / 6-50R |
| 60 A | 6 AWG | Calentador sin tanque grande, subpanel, soldadora | Conexión directa |
| 80 A | 4 AWG | EVSE de 19.2kW (64A continuo), cargas de taller | Conexión directa |
| 100 A | 3 AWG | Alimentador de subpanel, taller completo | Conexión directa |
Los calentadores de agua y los EVSE son las dos cargas que más se subdimensionan, porque ambas son continuas. Un calentador de 4,500W consume 18.8A pero diseña a 23.4A — breaker mínimo de 25A, 30A común, cobre 10 AWG en ambos casos (el tope de NEC 240.4(D) lo detiene en 30A). Un EVSE de 48A diseña a 60A y pide cobre 6 AWG en breaker de 60A.
Cuando la Distancia Manda: Caída de Tensión
NEC 210.19(A)(1) incluye una nota informativa que recomienda no más del 3% de caída de tensión en un circuito derivado y 5% total entre alimentador y derivado. A 240V, el 3% son 7.2 volts. Las tablas de ampacidad suponen que el cable puede disipar calor; la caída de tensión se ocupa de la resistencia a lo largo de la distancia — así que un recorrido de 45 metros a un granero o garaje separado puede exigir uno o dos calibres más aunque la carga sea modesta. La fórmula monofásica es CM = 2 × K × I × L ÷ VD, donde K es 12.9 para cobre y 21.2 para aluminio, I es la corriente de diseño y L es la longitud de ida. Nuestra calculadora la corre contra cada conductor candidato y reporta el primer calibre que satisface ampacidad y caída. Para un tratamiento más profundo con recorridos trifásicos y ventajas del aluminio, vea la calculadora de caída de tensión.
Cobre vs Aluminio a 240V
El aluminio es la norma en alimentadores y cada vez más común en circuitos derivados grandes: aproximadamente dos calibres arriba del cobre (un circuito de 60A en cobre 6 AWG cae en aluminio 4 AWG) al 30–50% del costo del cobre. Las reglas que importan: use aleación serie AA-8000, zapatas marcadas AL o AL/CU, apriete al torque marcado con herramienta calibrada y aplique compuesto antioxidante. Los circuitos pequeños de aluminio menores de 8 AWG están efectivamente obsoletos para aparatos de 240V — quédese con cobre ahí. Las ampacidades anteriores salen directo de la columna de 75°C; si el recorrido en tubo es caluroso o lleno, corra esas condiciones por la tabla de ampacidad antes de comprometerse.
Preguntas Frecuentes
¿Qué calibre de cable necesito para un circuito de 240V y 30 amperios?
Cobre 10 AWG (10/2 NM-B para una secadora) o aluminio 8 AWG. NEC 310.16 valora el cobre 10 AWG en 35A en la columna de 75°C, y NEC 240.4(D) lo limita a 30A de protección. Para recorridos de más de unos 37 metros a plena carga de 30A, suba a cobre 8 AWG para mantener la caída cerca de la guía del 3%.
¿Qué calibre de cable para un circuito de 240V y 50 amperios?
Cobre 8 AWG o aluminio 6 AWG para recorridos menores de 30 metros. Un circuito de 50A que alimenta una carga continua (como un EVSE de 40A) diseña exactamente a 50A, y la ampacidad de 50A del cobre 8 AWG a 75°C lo cubre sin margen — recorridos largos o tubos calientes lo empujan a cobre 6 AWG. Use un receptáculo 14-50R cuando haya neutro, 6-50R para cargas directas de 240V como soldadoras.
¿Puedo usar cable calibre 12 en un circuito de 240V?
Sí — en un breaker de 20A. El voltaje no tiene nada que ver con el calibre; la corriente sí. El cobre 12 AWG a 240V es exactamente el mismo conductor de 20A máximo que a 120V, según NEC 240.4(D). Necesita un breaker bipolar de 20A y típicamente un receptáculo 6-20R. El error a evitar es suponer que las cargas de 240V necesitan cable más grueso automáticamente: un calentador de 3,000W a 240V solo consume 12.5A y funciona perfecto con 12 AWG.
¿Qué tan lejos puedo llevar cable calibre 10 a 240V antes de que importe la caída de tensión?
Unos 40 metros a plena carga de 30A antes de que la caída supere el 3% (7.2V). A 20A sobre el mismo cobre 10 AWG obtiene unos 60 metros; a 24A continuos (diseño 30A) unos 40 metros. La regla práctica: cada vez que duplica la distancia, duplica la caída, y bajar la corriente proporcionalmente extiende la distancia aceptable. Los recorridos largos a edificios exteriores suelen terminar en 8 o 6 AWG.
¿Los circuitos de 240V necesitan neutro?
Solo si el aparato usa 120V internamente. Las cargas directas de 240V — calentadores de zócalo, calentadores de agua, soldadoras, la mayoría de EVSE — solo necesitan dos fases más tierra. Los aparatos con temporizadores, luces o tarjetas de control de 120V (secadoras, estufas) sí necesitan el neutro, por eso usan receptáculos 14-30R y 14-50R de cuatro conductores. Desde NEC 250.140, los circuitos nuevos de secadora y estufa deben ser de cuatro hilos; la excepción de tres hilos aplica solo a instalaciones existentes.
