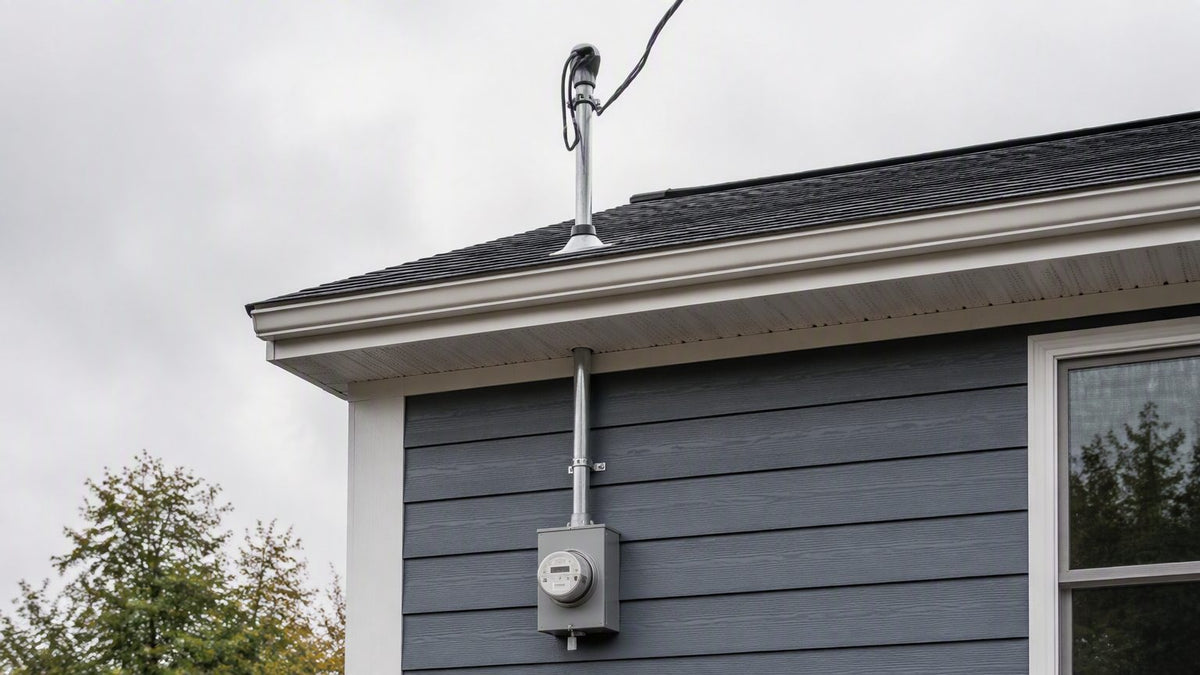

Calculadora de Calibre de Cable de Entrada de Servicio: Servicios de 100A, 200A y 400A

Tiempo de lectura: ~10 min

"¿Qué calibre de cable para un servicio de 200 amperes?" es la pregunta de cableado más frecuente del oficio, y tiene dos respuestas correctas dependiendo de qué tabla del NEC aplica. Para viviendas, NEC 310.12 (el antiguo 310.15(B)(7)) reconoce que los servicios residenciales nunca llevan realmente su capacidad completa y permite dimensionar al 83% — por eso el cobre 2/0 y el aluminio 4/0 están por todas partes. Todo lo demás se dimensiona de la Tabla 310.16 en la columna de 75°C. La calculadora de abajo maneja ambos caminos: elija la capacidad del servicio, el material y el método, y devuelve el calibre del conductor, luego corre una verificación de caída de tensión si le da la longitud del tramo en un sentido.

¿Armando un paquete de servicio? Nuestra colección de suministros eléctricos tiene SER, USE-2, THHN/XHHW-2, bases de medidor y tableros de 169 marcas autorizadas — y nuestra colección de generadores combina naturalmente con equipo de transferencia para servicios listos para respaldo.

Calculadora de Cable de Entrada de Servicio

Tabla de Calibres de Entrada de Servicio (Vivienda vs. Estándar)

Los dos caminos del código lado a lado. La columna de vivienda asume que aplica NEC 310.12 — el servicio o alimentador lleva toda la carga de una unidad de vivienda. Todo lo demás (comercial, alimentadores a edificios separados que no llevan toda la vivienda, servicios que alimentan múltiples unidades) usa la columna estándar:

La fila de 400A merece una nota: la mayoría de los servicios residenciales "de 400A" son en realidad bases de medidor clase 320A continuo alimentando dos tableros de 200A, por eso 350 kcmil Cu / 500 kcmil Al es la respuesta honesta de vivienda. Los servicios verdaderos de 400A en la columna 75°C caen en 600 kcmil Cu o tramos en paralelo — punto en el que la mayoría de los talleres corren 250 kcmil Al en paralelo o un gabinete CT con conductores aprobados por la utility.

La Regla del 83% (NEC 310.12), Explicada Sin Folclor

310.12 no es un descuento ni vudú opcional — es el NEC formalizando la diversidad. Las cargas de vivienda son salvajemente no coincidentes: la estufa, la secadora, el aire acondicionado y el calentador de agua nunca pican juntos. Así que para un servicio o alimentador que lleva toda la carga de una unidad de vivienda (unifamiliar, bifamiliar, o una unidad individual de multifamiliar), los conductores solo necesitan ampacidad del 83% de la capacidad del servicio. 200 × 0.83 = 166A, y el 2/0 Cu a 75°C (175A) o 4/0 Al (180A) lo cubre.

Donde los contratistas se queman es aplicando 310.12 a cosas que no cubre:

• Alimentadores de subtablero que llevan solo parte de la carga de la vivienda — un alimentador de 100A a un subtablero de cochera alimentado del tablero principal no es la carga completa de la vivienda; es 310.16 directo (aunque el NEC 2023 agregó 310.12(B) cubriendo alimentadores que sirven toda la carga de una unidad de vivienda, p. ej., un tablero principal aguas abajo después de un interruptor de servicio).
• Servicios comerciales y de uso mixto — nada de 83%, nunca. 310.16 en la columna de terminación.
• Servicios sin margen de capacidad — el conductor aún debe soportar la carga calculada por NEC 220; si el cálculo de carga excede el 83% de la capacidad, el cálculo rige.

SER vs. SEU vs. THHN vs. USE-2: Eligiendo el Ensamble

Una vez definido el calibre, la pregunta del ensamble es principalmente sobre la ruta:

• SER (entrada de servicio, redondo): la respuesta residencial default para aéreo/interior — dos o tres conductores aislados más neutro/tierra desnudo en una chaqueta general, resistente a la luz solar, expuesto o en canalización. El SER de Al 4/0-4/0-4/0-2/0 es el ensamble clásico de vivienda de 200A.
• SEU (estilo U): gemelo plano de fases con neutro concéntrico — material más viejo, aún listado, menos común en obra nueva.
• THHN/XHHW-2 en conduit: requerido cuando la AHJ quiere canalización de extremo a extremo, en trabajo comercial, y cuando quiere el neutro aislado y de calibre completo. Cuesta más en mano de obra, gana en flexibilidad y reparabilidad.
• USE-2/RHW entierro directo: la respuesta para acometida subterránea — conductores sencillos, sin ensamble general, resistentes a la luz solar y listados para entierro directo. Los ensambles triplex/quadplex URD son el primo del lado de la utility.

Una trampa: NM-B y UF no son métodos de cableado de entrada de servicio, y el SER usado en interiores debe respetar las reglas estilo NM a 60°C solo cuando la AHJ lo trata como ensamble de cable — la mayoría lo lee a 75°C porque los conductores internos son XHHW-2. Pregunte antes de jalar.

Caída de Tensión en Tramos Largos de Servicio

Los lotes rurales, talleres separados y tableros empotrados profundos convierten una respuesta de ampacidad en un problema de caída de tensión rápidamente. La matemática a 240V monofásico: VD = 2·K·I·L ÷ cmil, con K=12.9 para cobre y 21.2 para aluminio. Un servicio de 200A corrido 300 pies en 4/0 Al cae unos 15.4V — 6.4%, el doble de la meta de diseño de 3% — y la solución es 300 kcmil Al o pasar a cobre. Las cifras de 3% del NEC son notas informativas para servicios (práctica de diseño, no límite duro), pero 210.19/215.2 hacen los números de 3% en derivados/alimentadores casi exigibles en muchas jurisdicciones, y todo inspector ha visto una visita de regreso por luces que parpadean de una acometida flaca. Corra la calculadora de arriba con su longitud real antes de pedir cable; el costo de un calibre arriba es trivial comparado con un re-jalado.
