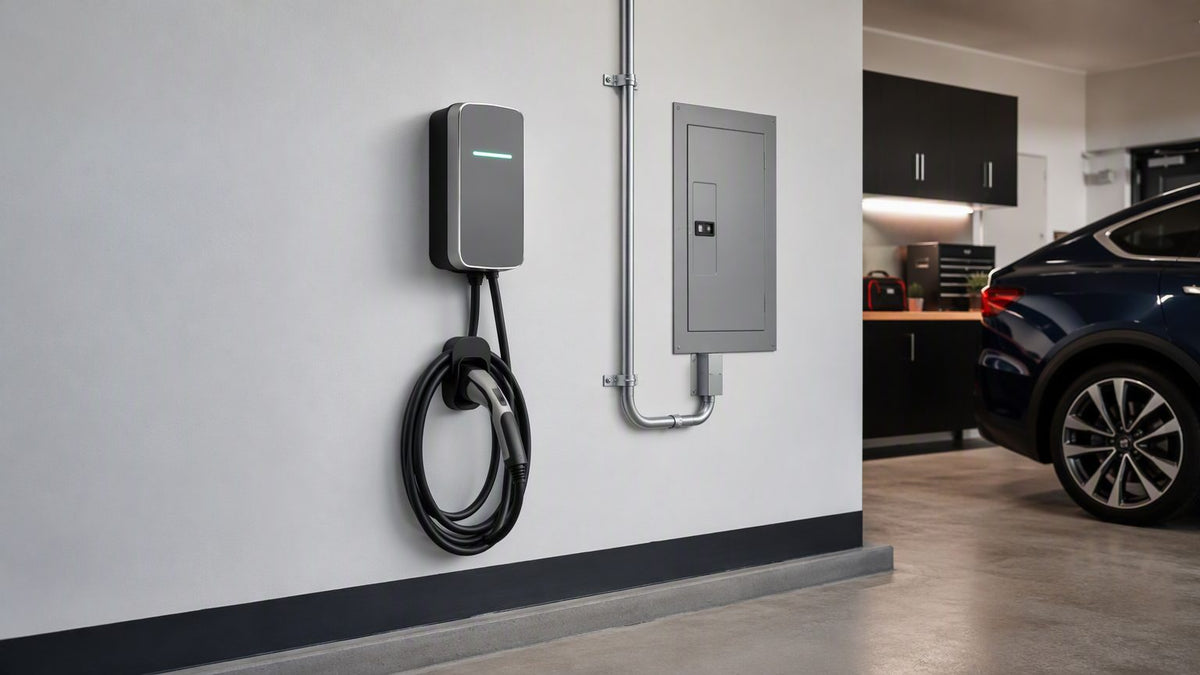

Dimensionamiento del Circuito para Cargador de VE: Interruptor, Cable y Cálculo de Carga según NEC 625
Tiempo de lectura: ~10 min
📋 Puntos Clave
- La carga de VE es una carga continua: el circuito debe dimensionarse al 125% de la corriente nominal del cargador (NEC 625.41/625.42). Un cargador de 40A necesita un circuito de 50A; uno de 48A necesita un circuito de 60A.
- Cada salida de cargador de VE requiere su propio circuito derivado dedicado (NEC 625.40) — nada de compartir con contactos de cochera.
- Dimensione el cable por el listado de la terminación: THHN a 75°C en conduit le da más holgura que NM-B a 60°C — 48A con interruptor de 60A es 6 AWG THHN pero 4 AWG NM-B.
- NEC 625.42 permite que un sistema de gestión de energía (EMS) limite la carga efectiva — a menudo la diferencia entre conservar un servicio de 100A y pagar una ampliación a 200A.
- El interruptor debe tener listado para operación continua al 100% — la mayoría de los interruptores modernos con listado EVSE lo tienen; verifique el listado.
El error más común en instalaciones de VE es emparejar un cargador de 40A con un interruptor de 40A. Funciona una hora y luego dispara por molestia — porque la carga de VE es una carga continua y el NEC exige que el circuito soporte el 125% de ella. La calculadora de abajo hace toda la cadena: elija los amperes de placa del cargador y le devuelve la capacidad mínima del circuito, el tamaño del interruptor y el calibre de cobre tanto a 75°C (THHN en conduit) como a 60°C (NM-B/Romex). Agregue el tamaño de su servicio y la demanda existente, y corre una verificación rápida de capacidad para saber si el tablero puede absorber el cargador o si está cotizando una ampliación de servicio o un dispositivo de gestión de carga.
¿Necesita EVSE, interruptores o cable para la instalación? Visite nuestra colección de cargadores de VE y suministros eléctricos — precios de mayoreo, 169 marcas autorizadas.
Calculadora de Circuito para Cargador de VE
De un cálculo de carga o datos pico de la utility, no de la suma de interruptores.
Capacidad mín. del circuito (125%): — · Interruptor: —
Cable (THHN Cu, 75°C): — · Cable (NM-B Cu, 60°C): —
Verificación de capacidad del servicio: —
Dimensionamiento del circuito según NEC 625.41/625.42 (125% de la placa del EVSE). Ampacidades de cable de NEC 310.16 cobre en la columna de temperatura de terminación. La verificación de capacidad es solo un estimado de cribado — un cálculo de carga completo por el método opcional NEC 220.83 (o datos medidos 220.87) rige para permisos. Los ajustes de EMS según NEC 625.42 deben asegurarse conforme al listado.
La Regla del 125% por Carga Continua, Aplicada
La carga de VE corre a corriente plena durante horas — la definición de carga continua según el Artículo 100 del NEC. NEC 625.41 exige protección contra sobrecorriente dimensionada para servicio continuo, y 625.42 exige que la carga del EVSE se considere continua para el dimensionamiento del circuito derivado. El resultado es la tabla maestra que todo estimador debe memorizar:
| Salida del cargador | Circuito mín. (×1.25) | Interruptor | THHN Cu (75°C) | NM-B Cu (60°C) |
|---|---|---|---|---|
| 16 A (3.8 kW) | 20 A | 20 A | 12 AWG | 12 AWG |
| 24 A (5.8 kW) | 30 A | 30 A | 10 AWG | 10 AWG |
| 32 A (7.7 kW) | 40 A | 40 A | 8 AWG | 8 AWG |
| 40 A (9.6 kW) | 50 A | 50 A | 8 AWG | 6 AWG |
| 48 A (11.5 kW) | 60 A | 60 A | 6 AWG | 4 AWG |
| 64 A (15.4 kW) | 80 A | 80 A | 4 AWG | 3 AWG |
| 80 A (19.2 kW) | 100 A | 100 A | 3 AWG | 1 AWG |
Dos detalles separan las instalaciones limpias de los retrabajos. Primero, la temperatura de terminación: los conductores se dimensionan al listado de temperatura de la terminación más débil (NEC 110.14(C)). Los interruptores y tableros a estas capacidades tienen listado de 75°C, así que THHN/XHHW en conduit usa la columna de 75°C; el NM-B se limita a la columna de 60°C sin importar su aislamiento de 90°C — razón por la cual la columna NM-B salta un calibre completo en 40A y 48A. Segundo, el listado del interruptor: las cargas continuas piden un interruptor con listado para operación continua al 100%, o dimensionado para que la carga continua sea ≤80% de su capacidad — el dimensionamiento al 125% de arriba ya lo incorpora.
El Clásico 40A en Circuito de 50A (y Por Qué 40A en 40A Falla)
La configuración residencial más instalada es un cargador de 40A en un circuito de 50A con NM-B 6 AWG o THHN 8 AWG. Existe porque 40A × 1.25 = 50A cae exactamente en un tamaño estándar de interruptor con cable real. El modo de falla es la versión de atajo — un EVSE de 40A conectado o cableado a un interruptor de 40A con NM-B 8 AWG. La carga iguala la capacidad del interruptor, la ampacidad a 60°C del conductor (40A) iguala la carga continua con cero margen, y los disparos térmicos por molestia aparecen en el primer verano. Los inspectores detectan el desajuste del interruptor; el problema de margen del cable a veces se les pasa. No les dé ninguna de las dos oportunidades.
Note también NEC 625.40: cada salida instalada para carga de VE debe ser alimentada por un circuito derivado individual. El truco del NEMA 14-50 de compartir con un circuito de estufa o secadora es rotundamente no conforme para uso EVSE, y las reglas de carga de 210.23 lo matarían de todos modos.
Capacidad del Servicio: ¿El Tablero Lo Soporta?
El circuito del cargador es solo la mitad de la pregunta. Un cargador de 48A agrega un circuito continuo de 60A a un servicio que puede ya estar comprometido. La matemática de cribado es simple — la capacidad del servicio menos la demanda existente deja capacidad libre, y el circuito de VE necesita caber con margen. Las formas reconocidas por el código de establecer la demanda existente:
- NEC 220.83 (método opcional, unidades de vivienda): el enfoque de hoja de trabajo — carga general al 100% de los primeros 10 kVA y 40% del resto, más HVAC y aparatos mayores. La mayoría de los permisos residenciales de VE corren con esto.
- NEC 220.87 (datos medidos): 12 meses de datos pico de demanda de la utility × 1.25. Para ampliaciones de servicio y trabajo comercial, esto a menudo prueba mucha más holgura de la que sugiere una hoja de trabajo.
- La regla del 40% de 220.83 sorprende con frecuencia: un servicio de 200A con casa terminada, aire acondicionado y estufa eléctrica a menudo tiene 60–80A de capacidad libre calculada incluso con un circuito de VE agregado.
Cuando el cálculo falla, la corrección conforme más barata es usualmente la gestión de carga NEC 625.42: un sistema de gestión de energía listado (o un EVSE con gestión de carga integral) que monitorea la corriente del servicio y estrangula la carga cuando la casa se acerca a su capacidad. Como la carga de VE queda entonces controlada, el circuito derivado puede dimensionarse a la capacidad controlada en lugar del máximo del EVSE — un cargador de 48A efectivamente se convierte en una carga de 20A o 30A en el cálculo del servicio. El ajuste debe asegurarse conforme al listado para que el propietario no pueda subirlo de nuevo.
Cableado Fijo vs. Enchufable, GFCI y Desconectadores
Algunos puntos más del NEC 625 que dan forma a la instalación:
- Conexión 625.44: el EVSE enchufable usa un contacto acorde al circuito (14-50 para la clase 40A, 6-50 para algunas unidades de 32A); el cableado fijo es más limpio, evita el costo del contacto GFCI y es obligatorio arriba de ciertas capacidades.
- GFCI: 625.54 exige protección GFCI para personal en contactos de carga de VE — un interruptor GFCI en un circuito de 2 polos de 50A/60A es una partida real. El EVSE cableado fijo con protección CCID20 integral típicamente lo satisface sin el interruptor GFCI.
- Desconectador 625.43: requerido para EVSE de más de 60A o 150V a tierra — los cargadores de 64A y 80A necesitan un desconectador con candado a la vista.
- Caída de tensión: los subtableros de cochera y los tramos largos de entrada de autos merecen la misma disciplina del 3% que los alimentadores — un circuito de 60A a más de 150 pies pide subir a 4 AWG THHN aunque 6 AWG pase la ampacidad.
Arme la lista completa de materiales en un solo lugar: EVSE de nuestra colección de cargadores de VE, interruptores y equipo de gestión de carga de suministros eléctricos, y si el proyecto agrega respaldo de energía, nuestras colecciones de generadores y baterías y almacenamiento también cubren esa conversación.
Preguntas Frecuentes
¿Qué tamaño de interruptor necesito para un cargador de VE de 48 amperes?
Un cargador de VE de 48A es una carga continua, así que NEC 625 exige dimensionar el circuito al 125%: 48 A × 1.25 = 60 A, lo que significa un interruptor de 60A de 2 polos. Cabléelo con cobre 6 AWG THHN en conduit (columna de 75°C) o cobre 4 AWG NM-B (columna de 60°C). El EVSE en sí debe ser de cableado fijo o conectarse mediante un contacto y circuito con capacidad para la carga — la mayoría de las unidades de 48A son solo de cableado fijo.
¿Puedo poner un cargador de VE de 40 amperes en un interruptor de 40 amperes?
No. La carga de VE es una carga continua, y NEC 625.41/625.42 exigen que el circuito y el dispositivo de sobrecorriente tengan capacidad del 125% de la corriente del cargador. Un cargador de 40A por lo tanto requiere un circuito de 50A: un interruptor de 50A con cobre 6 AWG NM-B u 8 AWG THHN. Un interruptor de 40A bajo una carga continua de 40A disparará por molestia y opera los conductores con cero margen.
¿Un cargador de VE necesita su propio circuito?
Sí. NEC 625.40 exige que cada salida instalada con el propósito de cargar vehículos eléctricos sea alimentada por un circuito derivado individual sin otras salidas. Compartir un circuito con contactos de cochera, una secadora o una estufa no es conforme, y la naturaleza continua de la carga de VE violaría las reglas generales de carga de circuitos derivados de todos modos.
¿Un tablero de 100 amperes puede soportar un cargador de VE?
A menudo sí, pero debe probarse por cálculo, no asumirse. Corra el cálculo de carga del método opcional NEC 220.83 (o use datos pico medidos 220.87). Si el cálculo no da, un dispositivo de gestión de carga NEC 625.42 que estrangule el EVSE cuando la demanda de la casa llegue a pico usualmente lleva el servicio a conformidad sin ampliación — típicamente mucho más barato que un cambio de servicio a 200A.
¿Qué calibre de cable necesito para un circuito de VE de 60 amperes?
Para un circuito de VE de 60A (cargador de 48A): cobre 6 AWG THHN/XHHW en conduit dimensionado en la columna de 75°C (ampacidad de 65A), o cobre 4 AWG NM-B/Romex en la columna de 60°C (ampacidad de 70A; el NM 6 AWG a 55A es demasiado chico para la carga continua de diseño de 60A). Los tramos largos de más de ~150 pies también deben verificarse por caída de tensión, lo cual puede subir el calibre sin importar el método de cableado.
