Tabla de Calibre de Cable de Batería: Cableado de Inversor y Banco de 12V/24V/48V
Tiempo de lectura: ~10 min
📋 Puntos Clave
- La corriente de CD es lo que dimensiona el cable de batería: un inversor de 2,000W jala ~196A a 12V pero solo ~49A a 48V — los mismos watts, un cuarto de la corriente, un cuarto del dolor de caída de tensión.
- Dimensione el cable por ampacidad Y por caída de tensión; en sistemas de 12V de más de ~5 pies, la caída de tensión gobierna y el cable crece rápido.
- Apunte a ≤2% de caída de batería a inversor; cada volt perdido en las terminales de la batería es capacidad de inversor que pagó y no puede usar.
- Fusione el cable del lado de la batería a ≥125% de la corriente continua de CD, con un tipo de fusible (Clase T, ANL, MEGA) acorde a la corriente de falla disponible.
- El cable de batería/soldadura de hebra fina a 105°C es el producto correcto para bancos de baterías; el THHN pertenece al conduit, no a las terminales de batería en un ambiente vibrante de alta flexión.
Nada en el trabajo de potencia de bajo voltaje humilla una hoja de cálculo más rápido que el cable de batería. A 12 volts, incluso cargas de inversor modestas exigen corrientes que convierten el cable subdimensionado en un calefactor y hunden el voltaje del banco hasta que el corte por bajo voltaje del inversor dispara bajo carga — con las baterías todavía a media carga. La calculadora de abajo maneja toda la cadena: ingrese watts del inversor, voltaje del sistema, eficiencia y longitud de cable (ida); calcula la corriente de CD, verifica la ampacidad del cable (cable de batería de hebra fina a 105°C), verifica la caída de tensión de viaje redondo y devuelve el calibre recomendado más un fusible al 125%. Debajo: la tabla de caída 12V vs. 24V vs. 48V que muestra por qué ganan los bancos de mayor voltaje, cable de soldar vs. THHN, y reglas de selección de fusibles.
¿Necesita baterías, inversores o cable por metro? Visite baterías y almacenamiento, inversores y suministros eléctricos — precios de mayoreo en 169 marcas autorizadas.
Calculadora de Calibre de Cable de Batería
Corriente de CD a plena carga: — · Corriente de diseño (×1.25): —
Cable mín. por ampacidad: — · Cable mín. por caída de tensión: —
Cable recomendado: — · Fusible en la batería: —
Ampacidades para cable de batería/soldadura de cobre de hebra fina a 105°C, unipolar en aire libre (valores estilo ABYC). La caída de tensión usa K = 12.9 Ω·cmil/pie para cobre, viaje redondo. Los tamaños de fusible son capacidades estándar ANL/Mega/Clase T — verifique la capacidad interruptiva contra la corriente de falla disponible de su banco (los bancos LiFePO4 pueden exceder las capacidades ANL; use Clase T).
Por Qué Gana 48V: La Misma Carga a Tres Voltajes
Los watts son watts, pero la corriente es lo que calienta el cable y hunde el voltaje. Observe lo que le pasa a una carga de inversor de 2,000W (a 90% de eficiencia) en un tramo de 10 pies (ida) con cobre 2/0:
| Voltaje del sistema | Corriente de CD | Corriente de diseño (×1.25) | Caída en 10 pies (2/0) | Caída % | Veredicto |
|---|---|---|---|---|---|
| 12 V | 185 A | 231 A | 0.36 V | 3.0% | Marginal — en el techo del 3% con el cable común más grande |
| 24 V | 93 A | 116 A | 0.18 V | 0.75% | Cómodo — podría bajar a 2 AWG y quedar bajo 2% |
| 48 V | 46 A | 58 A | 0.09 V | 0.19% | Trivial — 6 AWG pasa ambas verificaciones con margen |
El mismo inversor a 48V necesita aproximadamente un octavo del cobre del montaje a 12V para el mismo rendimiento. Por eso toda plataforma seria aislada y de RV arriba de ~2,000W continuos ha migrado a bancos de 24V o 48V, y por eso 12V se reserva para cargas pequeñas: carga, iluminación e inversores bajo ~1,500W con tramos muy cortos. Si su resultado de la calculadora de arriba regresó "se requiere rediseño" a 12V, la tabla le está diciendo que el rediseño es el voltaje, no el cable.
La Tabla: Ampacidad y Caída de Cable de Batería de un Vistazo
Referencia rápida para cable de batería de cobre de hebra fina a 105°C, presupuesto de caída del 2%, viaje redondo. "A máx @ longitud" es la mayor carga continua de CD que mantiene un sistema de 12V bajo 2% de caída a esa longitud de ida (duplique los amperes para 24V, cuadruplique para 48V):
| Cable | Ampacidad (105°C) | A máx @ 3 pies (12V, 2%) | A máx @ 5 pies | A máx @ 10 pies | A máx @ 15 pies |
|---|---|---|---|---|---|
| 6 AWG | 120 A | 62 A | 37 A | 19 A | 12 A |
| 4 AWG | 160 A | 98 A | 59 A | 29 A | 20 A |
| 2 AWG | 210 A | 156 A | 93 A | 47 A | 31 A |
| 1/0 AWG | 285 A | 248 A | 149 A | 74 A | 50 A |
| 2/0 AWG | 330 A | 312 A | 187 A | 94 A | 62 A |
| 4/0 AWG | 445 A | 496 A | 298 A | 149 A | 99 A |
Léala así: un inversor de 3,000W a 12V (~278A continuos) necesita 4/0 incluso en un tramo de 3 pies, y nada en esta tabla lo lleva 10 pies dentro del 2%. Esa es la matemática empujándolo hacia 48V.
Dimensionamiento del Fusible en la Batería: 125% y Capacidades Interruptivas
El fusible protege el cable, no el inversor — el inversor tiene su propia protección. Las reglas que importan:
- Capacidad: fusible ≥ 125% de la corriente continua máxima de CD, y ≤ ampacidad del cable. Una corriente de diseño de 46A (2,000W a 48V) cae en un fusible de 60A protegiendo 6 AWG o mayor.
- Ubicación: a menos de 7 pulgadas de la terminal positiva de la batería (práctica ABYC E-11, adoptada en RV y sistemas aislados). Un cable de batería sin fusible que hace corto aguas abajo es un incendio con una batería detrás.
- La capacidad interruptiva (AIC) es la especificación dormida. Los bancos de plomo-ácido inundados de cualquier tamaño y casi todos los bancos LiFePO4 pueden entregar corrientes de falla más allá de la capacidad interruptiva de ~2,000–6,000A de los fusibles ANL y Mega. Los fusibles Clase T (20,000A AIC) son la elección correcta para bancos de litio y bancos de plomo grandes; ANL es aceptable solo en bancos inundados pequeños. Este es el detalle más pasado por alto en montajes DIY.
- Ambos polos en trabajo móvil: ABYC también espera criterio de protección contra sobrecorriente en conductores no aterrizados; en la práctica RV/marina el negativo es típicamente el retorno aterrizado, así que el fusible del positivo en la fuente hace el trabajo.
Cable de Soldar vs. THHN vs. "Cable de Batería"
Los tres aparecen en bancos de baterías; no son iguales:
- Cable de batería de hebra fina (105°C, SGT/SGX o marino UL 1426): el producto correcto. Cientos de hebras finas toleran vibración y dobleces cerrados, el aislamiento está calificado para el ambiente, y las versiones marinas de cobre estañado resisten la corrosión que los gases de batería garantizan. Esto es lo que las ampacidades de la calculadora asumen.
- Cable de soldar (p. ej., 600V, 90°C o 105°C): eléctricamente bien y maravillosamente flexible — pero no tiene listado de luz solar/aceite/flama a los mismos estándares en todas las chaquetas, y no porta listado marino. Aceptable en compartimentos protegidos en trabajo RV/aislado; no es la elección correcta para espacios de motor o bancos marinos donde aplica ABYC. Revise el grabado de la chaqueta.
- THHN/THWN: cable de construcción rígido de 19 hebras para conduit. Funciona eléctricamente en un banco estacionario dentro de conduit, pero las hebras gruesas se fatigan bajo vibración, el aislamiento es la chaqueta equivocada para compartimentos de batería, y aterrizarlo en terminales es miserable arriba de 2 AWG. Mantenga el THHN del lado de CA del inversor donde pertenece.

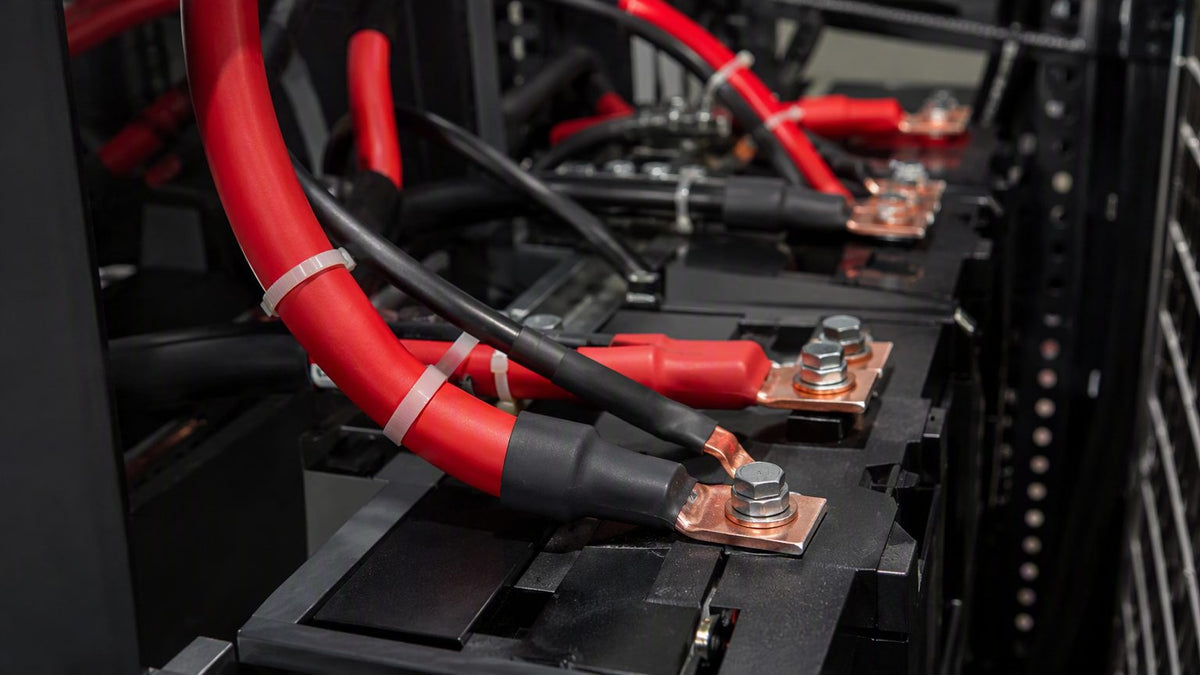

La disciplina de terminación importa tanto como el cable: terminales de cobre estañadas dimensionadas tanto al cable como al poste, prensado con dado hexagonal (no prensado de martillo) en todo lo mayor a 4 AWG, termocontráctil con adhesivo sobre cada barril, y torquímetro en los postes de batería. Una conexión 2/0 con 0.001 Ω de resistencia de contacto extra disipa 34W a 185A — suficiente para fundir la terminal y empezar el incendio que el fusible del cable debía prevenir.
Construya el banco bien a la primera: baterías y equipo BMS de baterías y almacenamiento, inversores-cargadores de inversores, cable, terminales y fusibles Clase T de suministros eléctricos.
Preguntas Frecuentes
¿Qué calibre de cable de batería necesito para un inversor de 2000 watts?
Depende del voltaje del sistema y la longitud del tramo. A 48V (≈46A continuos), cable de batería 6 AWG a 105°C cubre tramos de hasta ~5 pies dentro del 2% de caída. A 24V (≈93A), use 2 AWG para tramos cortos y 1/0 para 10 pies. A 12V (≈185A), necesita 4/0 incluso a 3 pies, y un tramo de 10 pies no puede mantener 2% de caída con ningún cable estándar individual — esa carga pertenece a un banco de mayor voltaje.
¿Por qué 48V necesita cable más chico que 12V para el mismo inversor?
La corriente escala inversamente con el voltaje a potencia constante: 2,000W a 12V son ~185A pero solo ~46A a 48V. La ampacidad del cable y la caída de tensión escalan con la corriente, así que el sistema de 48V porta un cuarto de la corriente y necesita aproximadamente un octavo del cobre para un rendimiento de caída equivalente. Arriba de ~2,000W continuos, los bancos de 24V o 48V son el estándar profesional exactamente por esta razón.
¿Cómo dimensiono el fusible para un cable de batería?
Dimensione el fusible a o por encima del 125% de la corriente continua máxima de CD y a o por debajo de la ampacidad del cable — el fusible protege el cable. Instálelo a menos de 7 pulgadas de la terminal positiva de la batería. Haga coincidir el tipo de fusible con la corriente de falla disponible: Clase T (capacidad interruptiva de 20,000A) para bancos de litio (LiFePO4) y bancos grandes de plomo-ácido; los fusibles ANL o Mega son aceptables solo en bancos inundados pequeños cuya corriente de falla queda dentro de su capacidad interruptiva.
¿Puedo usar cable de soldar para bancos de baterías?
El cable de soldar es eléctricamente apto — cobre de hebra fina con chaqueta de 90°C o 105°C — y es común en montajes de RV y sistemas aislados porque es flexible y económico. Sus límites: no todas las chaquetas tienen listado de luz solar, aceite o flama, y no porta listado marino (UL 1426), así que no es apropiado para ABYC en uso de embarcaciones o espacios de motor. Para montajes estacionarios o vehiculares en compartimentos protegidos funciona bien; para bancos marinos, use cable de batería marino estañado.
¿Qué caída de tensión es aceptable entre batería e inversor?
Apunte a 2% o menos en el tramo batería-a-inversor a plena carga continua, con 1% para tramos críticos cortos y 3% como techo estricto. La CD de bajo voltaje no perdona: a 12V, un presupuesto del 2% son solo 0.24V de viaje redondo, razón por la cual los cables de batería son cortos y gruesos. La caída excesiva causa cortes por bajo voltaje del inversor bajo carga incluso cuando las baterías todavía tienen bastante carga.
