Calculadora de Tamaño de Ductos: CFM por Cuarto, Tonelaje, Tablas Redondas y Rectangulares
Tiempo de lectura: ~9 min
📋 Puntos Clave
- Empiece con los CFM, no con las pulgadas. Regla práctica: 400 CFM por tonelada de enfriamiento, o aproximadamente 1 CFM por pie cuadrado de espacio acondicionado. Un sistema de 3 toneladas necesita unos 1,200 CFM en total.
- A la tasa de fricción estándar de 0.1 pulg. c.a., un ducto redondo de 6" mueve ~100 CFM, uno de 8" ~210, uno de 10" ~380, uno de 12" ~600, uno de 14" ~900 y uno de 16" ~1,250.
- Los ductos rectangulares deben convertirse por fricción igual, no por área igual — un ducto de 12×8 mueve aproximadamente el mismo aire que uno redondo de 10", aunque su área parezca mayor que la del redondo.
- El ducto flexible rinde menos que la lámina metálica. El flex comprimido o con pandeo puede agregar el equivalente de 10–20 pies de recorrido por vuelta — suba un diámetro o mantenga los tramos cortos, rectos y bien estirados.
- Los retornos subdimensionados son el defecto más común: los ductos de retorno deben igualar o superar la capacidad del suministro para mantener la presión estática en rango.
Toda pregunta sobre tamaño de ductos — "qué tamaño de ducto para un cuarto de 12×12", "cuántos CFM mueve un ducto de 6 pulgadas", "qué tamaño de retorno para una unidad de 3 toneladas" — es el mismo cálculo con distinta ropa: igualar un flujo de aire requerido (CFM) con una sección transversal de ducto a una tasa de fricción que el soplador pueda pagar. La convención de diseño residencial (ACCA Manual D) dimensiona los ductos a una tasa de fricción de 0.1 pulgadas de columna de agua por cada 100 pies de longitud equivalente, lo que mantiene velocidades silenciosas y deja presupuesto de presión estática para el serpentín y el filtro. La calculadora de abajo toma sus CFM — ingresados directamente, derivados de los pies cuadrados del cuarto o del tonelaje del aire acondicionado — y devuelve el diámetro de ducto redondo a 0.1" de FR más los equivalentes rectangulares para instalaciones en viguetas y sofitos.
¿Comprando el lado eléctrico de la instalación de HVAC — desconectadores, latiguillos, cable y breakers para el condensador y el manejador de aire? Explore nuestros suministros eléctricos. Para las matemáticas del circuito detrás del equipo, vea MCA vs MOCP: dimensionamiento del circuito de A/C y la calculadora de breakers.
Calculadora de Tamaño de Ductos
Cómo desea especificar el flujo de aire.
CFM, pies cuadrados o toneladas según el modo.
Limita la búsqueda del equivalente rectangular.
El flex es más rugoso — agregamos un tamaño.
Flujo de diseño: —
Ducto redondo (0.1 pulg. FR): —
Equivalente rectangular: —
Base: convención ACCA Manual D, tasa de fricción de 0.1 pulg. c.a. por 100 pies de longitud equivalente. Los equivalentes rectangulares usan la fórmula ASHRAE de fricción igual de = 1.30(a·b)0.625 ÷ (a+b)0.25. Los valores de ducto flexible suponen un tramo totalmente estirado de menos de 15 pies; tramos largos o comprimidos requieren recálculo con Manual D. Informativo — un diseño Manual J/D adecuado rige.
Tabla de CFM para Ductos Redondos (Tasa de Fricción 0.1 pulg.)
La tabla de cabecera. Las capacidades suponen metal liso a 0.1" c.a. por 100 pies de longitud equivalente — agregue asignaciones por accesorios (un codo de 90° ≈ 10–20 pies equivalentes) cuando el tramo sea largo o tenga muchas vueltas:
| Ducto redondo | Capacidad CFM | Velocidad a capacidad | Uso típico |
|---|---|---|---|
| 4 pulg | 30 CFM | ~345 fpm | Extracción de baño, suministro pequeño |
| 5 pulg | 55 CFM | ~400 fpm | Ramal de recámara pequeña |
| 6 pulg | 100 CFM | ~510 fpm | Ramal estándar de recámara |
| 7 pulg | 150 CFM | ~560 fpm | Recámara grande, sala pequeña |
| 8 pulg | 210 CFM | ~600 fpm | Suite principal, suministro de cocina |
| 9 pulg | 280 CFM | ~630 fpm | Ramal de área abierta |
| 10 pulg | 380 CFM | ~700 fpm | Zona grande, mini troncal de 1 ton |
| 12 pulg | 600 CFM | ~765 fpm | Troncal de 1.5 ton, retorno mediano |
| 14 pulg | 900 CFM | ~840 fpm | Troncal o retorno de 2–2.5 ton |
| 16 pulg | 1,250 CFM | ~895 fpm | Troncal o retorno de 3 ton |
| 18 pulg | 1,700 CFM | ~960 fpm | Troncal de 4 ton |
| 20 pulg | 2,200 CFM | ~1,010 fpm | Troncal de 5 ton |
Ejemplo resuelto: un condensador de 3 toneladas necesita 3 × 400 = 1,200 CFM. La tabla dice que un troncal redondo de 16" mueve 1,250 — ese es su suministro principal. Pero el retorno debe regresar los mismos 1,200 CFM; un solo retorno de 14" a 900 CFM ahoga el soplador y lleva la estática externa más allá de 0.8" c.a., razón por la que tantos sistemas de 3 toneladas reciben retornos dobles o una bajada de retorno de 18".
Tabla de CFM para Ductos Rectangulares (Equivalentes de Fricción Igual)
Las viguetas y los sofitos rara vez aceptan tubo redondo. Los tamaños rectangulares de abajo mueven el mismo flujo que su equivalente redondo a la misma tasa de fricción — note cuánto más anchos que altos deben ser, porque la fricción del perímetro es lo que se está pagando:
| Equivalente redondo | CFM | Rectangular (8 pulg alto) | Rectangular (10 pulg alto) |
|---|---|---|---|
| 6 pulg | 100 | 8×8 | 7×10 |
| 7 pulg | 150 | 10×8 | 8×10 |
| 8 pulg | 210 | 13×8 | 10×10 |
| 9 pulg | 280 | 15×8 | 12×10 |
| 10 pulg | 380 | 19×8 | 14×10 |
| 12 pulg | 600 | 26×8 | 20×10 |
| 14 pulg | 900 | 32×8 | 26×10 |
Las equivalencias rectangulares son aproximaciones de fricción igual a 0.1 pulg c.a./100 pies — verificar el tamaño final con un ductulador según los accesorios reales.
La trampa a evitar: dimensionar el ducto rectangular por área igual. Un redondo de 10" tiene 78 pulg² de área y un 12×8 tiene 96 pulg² — sin embargo ambos mueven los mismos 380 CFM, porque el perímetro extra del rectángulo agrega fricción. Las relaciones de aspecto mayores de 3:1 se vuelven caras y ruidosas rápido; si el ancho sale más allá de unas 3× la altura, suba a la siguiente profundidad de vigueta o divida el tramo en dos ductos paralelos.
¿Cuántos CFM Necesita Realmente su Espacio?
Tres atajos cubren la mayoría de las estimaciones residenciales antes de que exista un Manual J completo. Por tonelaje: 400 CFM por tonelada (350 en climas secos, 400–425 en húmedos) — un sistema de 2.5 toneladas quiere 1,000 CFM. Por área: alrededor de 1 CFM por pie cuadrado de piso acondicionado para techos promedio de 8 pies y aislamiento típico — una recámara de 144 pies² quiere ~145 CFM, que la tabla redondea a un ramal de 7". Por carga del cuarto: cocinas, cuartos al oeste con mucho cristal y cuartos extra sobre garajes rutinariamente necesitan 1.25–1.5 CFM por pie cuadrado, así que el mismo cuarto de 144 pies² podría justificar 180–215 CFM y un ramal de 8". Cuando los tres métodos discrepen, confíe en el cálculo de carga, no en la regla — pero cuando aún no hay cálculo de carga, la cifra de 1 CFM/pie² es el número individual más seguro para dimensionar ramales.
Ducto Flexible: La Reducción Oculta

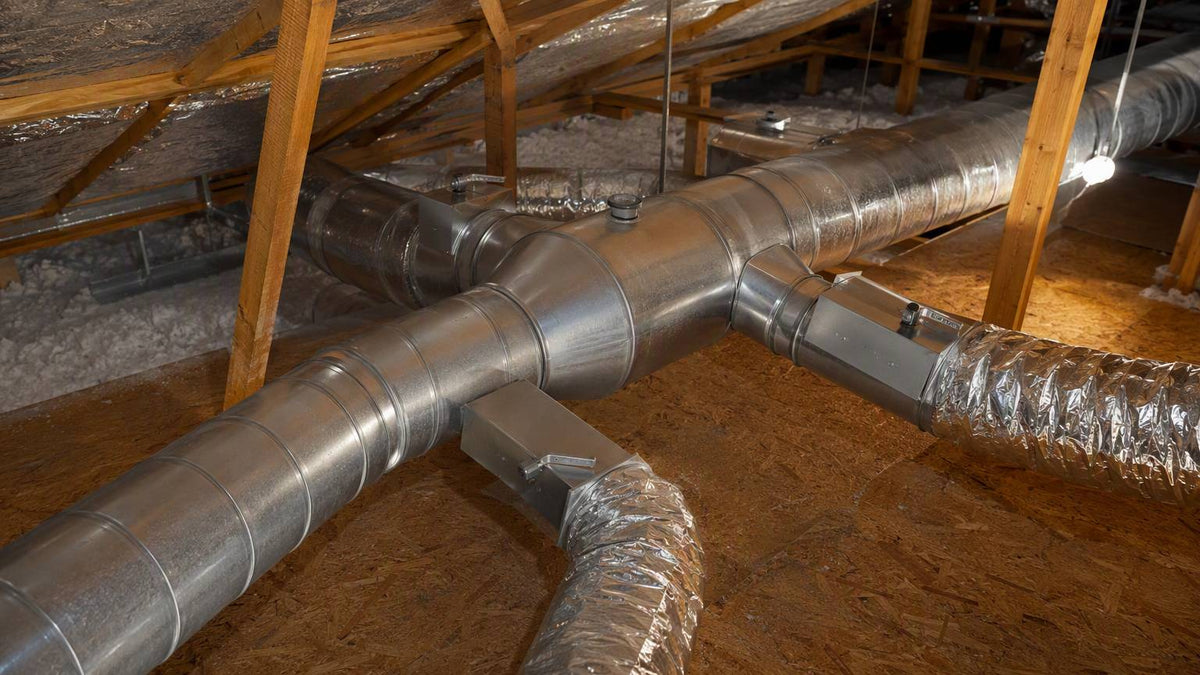

El forro interior corrugado del ducto flexible tiene aproximadamente cuatro veces la rugosidad de la lámina metálica, y eso es antes de la realidad de la instalación. Un tramo de flex 30% comprimido (muy común en áticos) puede entregar apenas la mitad de su flujo nominal, y cada pandeo entre cinchos agrega longitud equivalente. Las correcciones prácticas: mantenga los tramos de flex bajo 15 pies, estírelos por completo (menos de 5% de compresión), cinche cada 4 pies con pandeo mínimo, use vueltas de radio largo en lugar de dobleces, y ante la duda suba un diámetro — el modo flex de la calculadora lo hace automáticamente. Troncal metálico con ramales cortos de flex a cada rejilla es el diseño híbrido que equilibra costo, ruido y flujo de aire.
Preguntas Frecuentes
¿Cuántos CFM mueve un ducto redondo de 6 pulgadas?
Unos 100 CFM en lámina metálica a la tasa de fricción estándar de 0.1 pulg. c.a. — suficiente para un ramal típico de recámara que sirve ~100 pies cuadrados. En ducto flexible, espere menos y suba a 7 pulgadas para los mismos 100 CFM. Un tramo de 6 pulgadas forzado mucho más allá de 100 CFM se vuelve ruidoso y consume presión estática que el soplador necesita para el serpentín y el filtro.
¿Cuántos CFM por tonelada de aire acondicionado?
La regla práctica de la industria es 400 CFM por tonelada de capacidad de enfriamiento: un sistema de 2 toneladas mueve unos 800 CFM, uno de 3 toneladas unos 1,200, uno de 5 toneladas unos 2,000. Los climas húmedos a veces diseñan a 350 CFM/tonelada para mejor remoción de humedad; los climas secos van a 400–425. Este es el flujo total del sistema — los ductos ramales lo dividen cuarto por cuarto según el cálculo de carga.
¿Qué tamaño de ducto necesito para un cuarto de 12×12?
Una recámara de 144 pies² con techos estándar de 8 pies necesita aproximadamente 145 CFM con la regla de 1 CFM por pie cuadrado — un ramal redondo de 7 pulgadas (150 CFM) u 8 pulgadas si el tramo es largo, es flexible, o el cuarto tiene alta ganancia solar. Los baños y oficinas pequeñas de menos de 80 pies² suelen estar bien con un ramal de 5 o 6 pulgadas. Siempre confirme contra la carga real cuando exista.
¿Es mejor sobredimensionar o subdimensionar los ductos?
Sobredimensionar ligeramente — con medida. Los ductos grandes bajan la velocidad, el ruido y la presión estática, y el soplador lo agradece con mejor eficiencia; la penalización es el costo y el riesgo de estratificación del aire si la velocidad cae bajo ~300 fpm en la rejilla. Los ductos chicos son mucho peores: ahogan los cuartos, elevan la estática más allá de lo que el soplador soporta, congelan serpentines en enfriamiento y pueden agrietar intercambiadores de calor en calefacción.
¿Qué tamaño de ducto de retorno necesita una unidad de 3 toneladas?
Un sistema de 3 toneladas necesita 1,200 CFM de aire de retorno — un solo retorno redondo de 18 pulgadas (capacidad de 1,700 CFM), uno de 16 pulgadas como mínimo si el tramo es muy corto, o dos retornos de 14 pulgadas en distintas partes de la casa, que suele ser el mejor diseño para confort y ruido. Las rejillas de retorno también necesitan área libre: planee aproximadamente 2 pies² de rejilla por cada 400 CFM, así que una de 3 toneladas quiere unos 6 pies² de área total de rejilla de retorno.
