Calculadora de Controlador de Carga Solar: Amperios MPPT por Arreglo y Voltaje del Banco
Tiempo de lectura: ~8 min
📋 Puntos Clave
- Los controladores MPPT se dimensionan con watts ÷ volts del banco. Un MPPT convierte el voltaje sobrante del arreglo en corriente de carga, así que su corriente de salida es watts del arreglo ÷ voltaje del banco — un arreglo de 1,200W en un banco de 12V necesita un controlador clase 100A, pero solo 25A en un banco de 48V. El voltaje del banco es la palanca de dimensionamiento más importante.
- Los controladores PWM se dimensionan por corriente del arreglo, no por watts. Un PWM deja pasar la corriente del arreglo directamente, así que se dimensiona a la corriente de cortocircuito del arreglo — y NEC 690.8 multiplica la Isc por 125% dos veces (156%) por la operación solar continua.
- Nunca exceda el voltaje máximo de entrada PV del controlador con el Voc de cadena corregido por frío — la corrección de NEC 690.7 aplica a los controladores de carga exactamente igual que a los inversores.
- Sobredimensionar el arreglo respecto a la capacidad en amperios de un MPPT ("overpaneling") es una estrategia legítima y sancionada por los fabricantes — el controlador simplemente recorta en su límite de corriente durante las horas pico.
- El cable del controlador a la batería lleva toda la corriente de salida: dimensiónelo para los amperios nominales del controlador con menos de 2% de caída, y fusíblelo cerca de la batería.

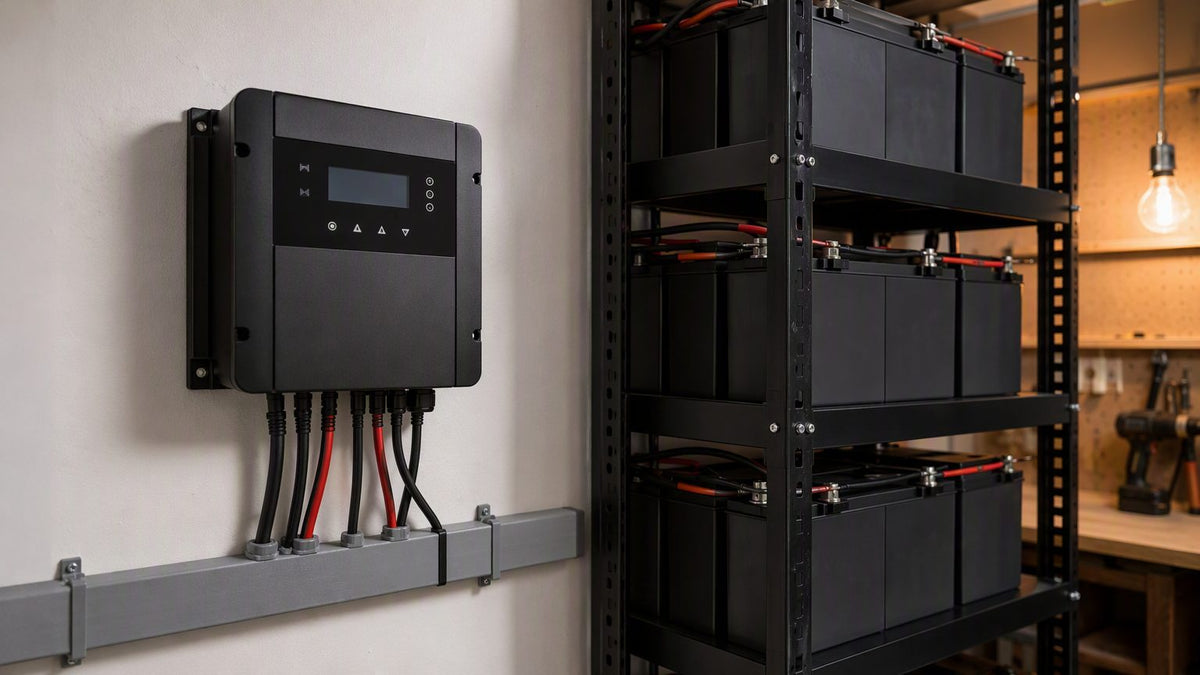

El controlador de carga es el cuello de botella de todo sistema de baterías fuera de red o híbrido: todo lo que el arreglo cosecha tiene que pasar por él. Si lo subdimensiona, recorta producción cada hora soleada; si sobredimensiona el arreglo sobre el tipo de controlador equivocado, cocina un PWM o dispara el límite de entrada de un MPPT. La calculadora siguiente toma los watts de su arreglo, el voltaje del banco de baterías y la topología del controlador, aplica el multiplicador de servicio continuo de NEC 690.8, y devuelve la capacidad mínima en amperios del controlador, el tamaño estándar más cercano y el arreglo máximo que ese controlador puede atender en cada voltaje de banco.
¿Completando el resto del sistema? Nuestra guía de dimensionamiento de inversor off-grid cubre el lado de CA, la tabla de calibre de cable de batería cubre el cableado de CD, y la colección de baterías y almacenamiento surte bancos LiFePO4 para sistemas de 12/24/48V.
Calculadora de Dimensionamiento del Controlador
Watts nominales totales de todos los módulos que alimentan este controlador.
El PWM se dimensiona con la corriente de cortocircuito del arreglo × 1.56 según NEC 690.8.
Corriente de salida del controlador (bruta): —
Corriente de diseño (NEC 690.8 × 1.25): —
Tamaño mínimo del controlador: —
Arreglo máximo que ese controlador atiende: —
Lógica de dimensionamiento: corriente de salida MPPT = watts del arreglo ÷ voltaje nominal del banco; NEC 690.8 trata la salida solar como continua, aplicando un multiplicador del 125% a la corriente máxima (las capacidades de los controladores generalmente ya están clasificadas para servicio continuo — verifique que la hoja de datos indique "clasificado para operación continua a plena salida" antes de omitir el margen). Dimensionamiento PWM = Isc del arreglo × 1.25 × 1.25 (los multiplicadores de 690.8(A) y 690.8(B), ≈156%). Tamaños estándar de controlador: 10, 15, 20, 30, 40, 50, 60, 80, 100A. El voltaje máximo de entrada PV del controlador debe exceder el Voc de cadena corregido por frío según NEC 690.7. Informativo — las instrucciones del fabricante y la autoridad competente (AHJ) rigen.
De Watts del Arreglo a Amperios del Controlador: La Tabla Rápida
Controladores MPPT con el margen del 125% de NEC 690.8 aplicado — la capacidad de controlador a comprar para un arreglo y voltaje de banco dados:
| Tamaño del arreglo | Banco 12 V | Banco 24 V | Banco 48 V |
|---|---|---|---|
| 200 W | 30 A (diseño 20.8 A) | 15 A | 10 A |
| 400 W | 50 A (diseño 41.7 A) | 30 A | 15 A |
| 800 W | 100 A (diseño 83.3 A) | 50 A | 30 A |
| 1,200 W | 2 × 60 A o suba el banco | 80 A (diseño 62.5 A) | 40 A |
| 2,000 W | Impráctico a 12 V | 100 A (104 A → divida) | 60 A (diseño 52 A) |
| 4,000 W | Impráctico a 12 V | 2 × 100 A o 48 V | 100 A (104 A → 2 × 60 A) |
El patrón es toda la lección: cada vez que se duplica el voltaje del banco, la corriente del controlador se reduce a la mitad. Por eso las cabañas que superan los 12V no compran controladores más grandes — recablean el banco a 24V o 48V y conservan el mismo hardware. También es por eso que la tabla de cable de batería muestra calibres tan distintos entre voltajes de banco para los mismos watts.
MPPT vs PWM: Dos Problemas de Dimensionamiento Distintos
Los controladores MPPT (rastreo del punto de máxima potencia) son convertidores CD-CD: toman el arreglo en su voltaje óptimo (que puede estar muy por encima del voltaje de batería) y convierten la diferencia en corriente de carga. Dimensiónelos por corriente de salida — watts ÷ volts del banco — y respete dos techos: el voltaje máximo de entrada PV (verifique contra el Voc de cadena corregido por frío según NEC 690.7) y la corriente máxima de entrada. La recompensa es 15–30% más cosecha que PWM y la libertad de tender cadenas largas de alto voltaje con cable delgado.
Los controladores PWM (modulación por ancho de pulso) son interruptores que conectan el arreglo directamente a la batería en pulsos. El arreglo opera al voltaje de la batería, no en su punto de potencia, así que se requiere un módulo nominal de "12V" (Vmp ≈ 18V) en un banco de 12V — un desajuste de 36 celdas desperdicia el margen de voltaje. Dimensiónelos por la corriente de cortocircuito del arreglo con el multiplicador doble completo de NEC 690.8 (Isc × 1.56), porque cada amperio que el arreglo puede producir fluye por el controlador. El PWM tiene sentido en sistemas pequeños de 12V bajo ~400W; por encima de eso, el MPPT gana tanto en cosecha como en dólar por watt entregado.
Overpaneling, Recorte y NEC 690.8
Conectar un arreglo mayor que los watts nominales del controlador — overpaneling — es práctica estándar con unidades MPPT cuyos manuales lo permiten explícitamente: el controlador se autolimita en su capacidad de amperios y simplemente recorta la hora pico o dos, mientras entrega más energía en la mañana, la tarde y condiciones nubladas. Un controlador de 60A en un banco de 48V (≈2,300W continuos) cargando un arreglo de 3,000W es un diseño racional. Lo que no puede hacer es exceder los techos de voltaje o corriente de entrada — esos son límites duros. Del lado del código, NEC 690.8 dimensiona los conductores del circuito y los dispositivos de sobrecorriente al 125% de las corrientes máximas (156% donde no existe un conjunto clasificado al 100%), razón por la cual el cable del controlador a la batería y su fusible del lado de la batería deben dimensionarse desde la capacidad plena del controlador, no desde la cosecha esperada de hoy. La tabla de calibre de cable de tierra cubre el EGC de ese circuito fusionado.
Preguntas Frecuentes
¿Qué tamaño de controlador de carga necesito para un arreglo solar de 400 watts?
Con un controlador MPPT: 50A en un banco de 12V (400 ÷ 12 = 33.3A, ×1.25 = 41.7A de diseño), 30A en un banco de 24V, o 15A en un banco de 48V. Si la hoja de datos del controlador lo clasifica explícitamente para operación continua a plena salida, el valor bruto (33.3A → unidad de 40A a 12V) es aceptable. Con PWM, dimensione por la corriente de cortocircuito del arreglo: aproximadamente 27A de Isc × 1.56 ≈ 42A, y los módulos deben ser nominales de 12V para coincidir con el banco.
¿Cuál es la diferencia entre el dimensionamiento MPPT y PWM?
Los controladores MPPT convierten voltaje, así que se dimensionan por corriente de salida: watts del arreglo ÷ voltaje del banco de baterías, con un margen continuo del 125%. Los controladores PWM pasan la corriente del arreglo directamente, así que se dimensionan por la corriente de cortocircuito del arreglo multiplicada por 1.25 dos veces (Isc × 1.56) según NEC 690.8. El MPPT permite que el voltaje del arreglo sea muy superior al de la batería; el PWM exige que el voltaje nominal del arreglo coincida con el banco, lo que limita el tamaño práctico del sistema a unos 400W a 12V.
¿Puedo conectar más watts solares que la capacidad nominal de mi controlador?
Con MPPT, usualmente sí — la mayoría de los fabricantes permite explícitamente el overpaneling (comúnmente 20–30% por encima, algunos mucho más) porque el controlador se autolimita en su capacidad de amperios y recorta solo las horas pico. Lea el manual para el margen exacto de overpaneling. Lo que nunca puede exceder es el voltaje máximo de entrada PV (verifique el Voc de cadena corregido por frío según NEC 690.7) ni la corriente máxima de entrada. Los controladores PWM no deben sobrepanelarse más allá de su capacidad basada en Isc.
¿El voltaje del banco de baterías realmente cambia el tamaño del controlador?
Completamente — es la palanca más grande del sistema. El mismo arreglo de 1,200W necesita un controlador clase 100A en un banco de 12V, 80A en 24V y solo 40A en 48V, porque la corriente de salida MPPT es watts ÷ volts. Un voltaje de banco mayor también reduce a la mitad la corriente del cable para la misma potencia, recortando el costo de cobre y la caída de tensión. Por eso los sistemas fuera de red por encima de ~1,000W de arreglo casi siempre se estandarizan en bancos de 24V o 48V.
¿Qué es la regla NEC del 125% para controladores de carga solar?
NEC 690.8 trata la salida fotovoltaica como servicio continuo: las corrientes del circuito se toman al 125% del máximo nominal (690.8(A)), y donde el equipo no es un conjunto clasificado al 100%, los dispositivos de sobrecorriente y conductores reciben un segundo 125% (690.8(B)) — el factor combinado de ≈156%. Para un MPPT con hoja de datos que indique operación continua a plena salida nominal, dimensionar el controlador al valor bruto de watts-÷-volts y el cable/fusible externo al 125% de la capacidad del controlador satisface la intención; para PWM o equipo no clasificado, aplique el 156% completo a la Isc del arreglo.
