Tabla de Calibre de Cable de Tierra: Dimensionamiento del EGC según NEC 250.122 por Tamaño de Interruptor
Tiempo de lectura: ~10 min
📋 Puntos Clave
- El conductor de puesta a tierra de equipo (EGC) se dimensiona por la capacidad del dispositivo de sobrecorriente que protege el circuito, no por la carga ni por el calibre del cable — la Tabla 250.122 del NEC es la única tabla que necesita.
- Respuestas residenciales comunes: interruptor de 20A → 12 AWG Cu, 60A → 10 AWG Cu, 100A → 8 AWG Cu, 200A → 6 AWG Cu. El aluminio corre aproximadamente dos calibres más grande.
- Cuando aumenta los conductores no puestos a tierra (caída de tensión, derating), NEC 250.122(B) exige aumentar el EGC proporcionalmente por área en mil circulares — la calculadora de abajo aplica esto automáticamente.
- EGC ≠ GEC. El conductor del electrodo de puesta a tierra que une el servicio a las varillas y la tubería de agua se dimensiona con la Tabla 250.66 según el calibre del conductor del servicio — una tabla completamente distinta.
- El EGC nunca necesita ser más grande que los conductores del circuito (250.122(A)), y el cobre desnudo, el verde o el verde con franja amarilla son aceptables según 250.118/250.119.

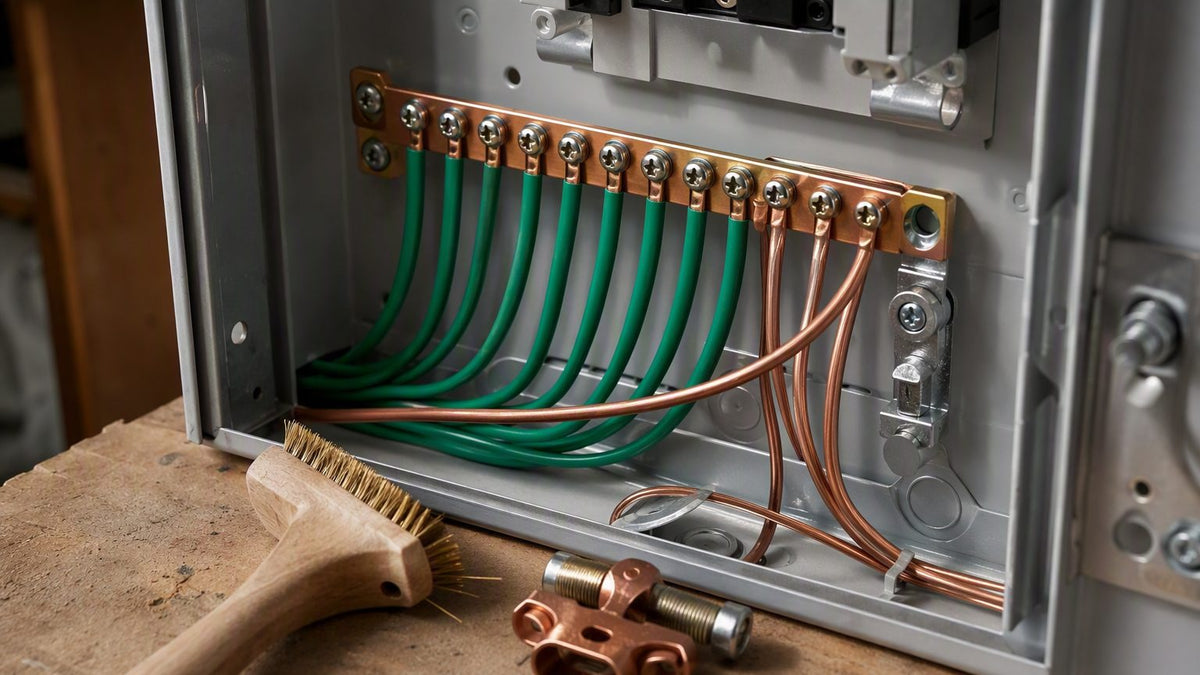

Las preguntas sobre calibre de cable de tierra vienen en dos sabores, y confundirlos es el error más común que vemos en revisiones de planos: el conductor de puesta a tierra de equipo (EGC) que corre con cada circuito derivado y alimentador, y el conductor del electrodo de puesta a tierra (GEC) que une el servicio a tierra física. Usan tablas diferentes del NEC (250.122 vs 250.66) y responden preguntas diferentes. Esta página es la tabla del EGC — el cable que dispara el interruptor cuando un conductor vivo falla contra un gabinete. La calculadora de abajo toma el tamaño del interruptor, devuelve el EGC de cobre y aluminio de la Tabla 250.122, y aplica la regla de aumento proporcional 250.122(B) cuando usted aumentó los conductores del circuito por caída de tensión o derating.
¿Abasteciendo una obra? Nuestra colección de suministros eléctricos tiene THHN, cobre desnudo, conectores de puesta a tierra y herrajes de bondeo de 169 marcas autorizadas con precios de mayoreo.
Calculadora de Calibre de Cable de Tierra (NEC Tabla 250.122)
Activa el aumento proporcional del EGC según NEC 250.122(B).
EGC de cobre: — · EGC de aluminio: —
Fila de tabla usada: —
Calibre de la Tabla 250.122 del NEC (2023), usando la fila superior siguiente cuando la capacidad del OCPD cae entre filas. El aumento proporcional según 250.122(B) usa relaciones de área en mil circulares; el EGC nunca debe exceder el calibre de los conductores del circuito (250.122(A)). Los EGC de cordón flexible y alambre para luminarias siguen 400.23/Tabla 400.5.
Tabla Completa de Referencia NEC 250.122
Imprímala para la camioneta. La columna izquierda es la capacidad del dispositivo de sobrecorriente que protege el circuito — el interruptor o fusible que protege los conductores, no la carga sobre ellos:
| Capacidad del OCPD (sin exceder) | EGC de cobre | EGC de aluminio / Al revestido de cobre |
|---|---|---|
| 15 A | 14 AWG | 12 AWG |
| 20 A | 12 AWG | 10 AWG |
| 60 A | 10 AWG | 8 AWG |
| 100 A | 8 AWG | 6 AWG |
| 200 A | 6 AWG | 4 AWG |
| 300 A | 4 AWG | 2 AWG |
| 400 A | 3 AWG | 1 AWG |
| 500 A | 2 AWG | 1/0 AWG |
| 600 A | 1 AWG | 2/0 AWG |
| 800 A | 1/0 AWG | 3/0 AWG |
| 1000 A | 2/0 AWG | 4/0 AWG |
| 1200 A | 3/0 AWG | 250 kcmil |
| 1600 A | 4/0 AWG | 350 kcmil |
| 2000 A | 250 kcmil | 400 kcmil |
Note la estructura de "sin exceder" de la tabla: un interruptor de 30A, 40A, 50A o 60A cae en la fila de 60A (10 AWG Cu). Un interruptor de 90A cae en la fila de 100A (8 AWG Cu). No hay interpolación — siempre redondea hacia arriba a la fila siguiente, que es exactamente lo que hace la calculadora.
EGC vs. GEC: Los Dos "Cables de Tierra" Que No Son lo Mismo
La mitad de las preguntas de "qué calibre de cable de tierra" que recibimos son en realidad preguntas de GEC disfrazadas de EGC. Manténgalos separados:
- EGC (conductor de puesta a tierra de equipo): corre con los conductores del circuito del tablero a la carga. Su trabajo es despejar fallas — dar una ruta de baja impedancia de regreso a la fuente para que el interruptor dispare rápido en una falla a tierra. Se dimensiona con la Tabla 250.122 por la capacidad del OCPD. Eso es esta página.
- GEC (conductor del electrodo de puesta a tierra): conecta el servicio (o sistema derivado separado) a los electrodos de puesta a tierra — varillas, Ufer, tubería de agua, acero estructural. Su trabajo es referencia de rayos y sobretensiones, no despejar fallas. Se dimensiona con la Tabla 250.66 por el calibre del conductor del servicio. Un servicio de 200A con conductores de 2/0 Cu toma un GEC de 4 AWG Cu (6 AWG si solo va a varillas según las excepciones de 250.66(A)).
- Puentes de bondeo alrededor de medidores de agua, tubería de gas y sistemas de tubería metálica siguen 250.104 — dimensionados con 250.122 o 250.66 dependiendo de si el bondeo está del lado de carga o del lado de suministro del servicio.
La señal práctica: si el cable aterriza en una varilla de tierra o tubería de agua en el servicio, es territorio 250.66. Si termina en un tornillo verde, barra de tierra o terminal de tierra de un dispositivo aguas abajo, es territorio 250.122.
La Regla de Aumento 250.122(B) — Donde Viven la Mayoría de los Errores de EGC
Esta es la regla que reprueba inspecciones: cuando los conductores no puestos a tierra se aumentan por cualquier razón — caída de tensión en un tramo largo, factores de ajuste por conductores agrupados, temperatura ambiente — el EGC debe aumentarse proporcionalmente, usando la relación de áreas en mil circulares. El caso clásico es un alimentador de 200A a un taller separado a 250 pies: la ampacidad pide 2/0 Cu, pero la caída de tensión lo empuja a 4/0. La relación de mil circulares es 211,600/133,100 = 1.59, así que el EGC base de 6 AWG (26,240 cmil) debe crecer a por lo menos 41,700 cmil — un EGC de 4 AWG. Instale el 6 AWG directo de la tabla y tiene una violación.
Dos excepciones mantienen esto cuerdo. Primero, 250.122(A): el EGC nunca necesita exceder el calibre de los propios conductores del circuito — un cálculo proporcional que se pase simplemente se topa ahí. Segundo, la regla aplica a EGC tipo cable; una canalización metálica listada e instalada correctamente (EMT, rígido) puede servir como EGC según 250.118 y no escala con el aumento de conductores — una razón por la que los alimentadores comerciales largos se quedan en conduit.
Notas de Solar y Bondeo
El trabajo fotovoltaico agrega un par de arrugas del EGC que vale la pena señalar porque salen en cada obra solar. Los conductores de puesta a tierra de equipo del arreglo PV se dimensionan según 250.122 con base en el OCPD que protege ese circuito — para muchos circuitos residenciales de inversor de strings sin OCPD entre módulos e inversor, 690.45 lo regresa a 250.122 usando el interruptor del circuito de salida del inversor. Los marcos de los módulos se bondean mediante herrajes de riel/WEEB listados, y ese cobre desnudo continuo que ve a lo largo del arreglo es el EGC — típicamente 6 AWG desnudo según los listados del fabricante. Si su proyecto combina PV con almacenamiento en baterías, cada fuente derivada separada recibe su propio análisis de puesta a tierra. Tenemos herrajes de puesta a tierra de arreglos junto a los paneles en nuestra colección de paneles solares y baterías y almacenamiento.
Preguntas Frecuentes
¿Qué calibre de cable de tierra necesito para un servicio o tablero de 200 amperes?
Según la Tabla 250.122 del NEC, un dispositivo de sobrecorriente de 200A requiere un conductor de puesta a tierra de equipo (EGC) de 6 AWG cobre o 4 AWG aluminio. No lo confunda con el conductor del electrodo de puesta a tierra (GEC) a las varillas, que se dimensiona con la Tabla 250.66 por el calibre del conductor del servicio — típicamente 4 AWG cobre para un servicio de 200A con conductores de 2/0 Cu, o 6 AWG si solo corre a varillas de tierra.
¿Cuál es la diferencia entre un EGC y un GEC?
El conductor de puesta a tierra de equipo (EGC) corre con cada circuito del tablero a la carga y despeja fallas a tierra dándole a la corriente de falla una ruta de regreso para disparar el interruptor — dimensionado con la Tabla 250.122 por la capacidad del interruptor. El conductor del electrodo de puesta a tierra (GEC) conecta el neutro del servicio a los electrodos (varillas, Ufer, tubería de agua) para referencia de rayos y sobretensiones — dimensionado con la Tabla 250.66 por el calibre del conductor del servicio. Mismo color, trabajos diferentes, tablas diferentes.
¿Tengo que aumentar el cable de tierra si aumento los conductores del circuito?
Sí. NEC 250.122(B) exige que el EGC se aumente proporcionalmente al aumento de área en mil circulares de los conductores no puestos a tierra cuando éstos se aumentan (caída de tensión, derating, agrupamiento). Ejemplo: un alimentador que requiere 2/0 instalado como 4/0 es un aumento de área de 1.59×, así que un EGC base de 6 AWG debe crecer a 4 AWG. El EGC nunca debe exceder el calibre de los propios conductores del circuito.
¿Qué calibre de cable de tierra para un subtablero de 100 amperes?
Para un subtablero alimentado por un interruptor de 100A, la Tabla 250.122 pide un EGC de 8 AWG cobre o 6 AWG aluminio. Si aumentó los conductores del alimentador (común en tramos largos a edificios separados por caída de tensión), 250.122(B) exige que el EGC crezca proporcionalmente — un alimentador de 1/0 donde se requería 3 AWG, por ejemplo, sube el EGC uno o dos calibres.
¿El cable de tierra puede ser cobre desnudo?
Sí. NEC 250.118 y 250.119 permiten que el EGC sea desnudo, cubierto o aislado; si es aislado debe ser verde o verde con franja amarilla. El cobre desnudo es estándar en cable NM y común para puentes de bondeo. Las canalizaciones metálicas listadas como EMT y conduit rígido también pueden servir como EGC según 250.118, aunque muchos contratistas siguen jalando un EGC tipo cable por confiabilidad en tramos largos.
