Guía de Puesta a Tierra: NEC 250, Tabla de Calibre del GEC y Reglas de Varillas de Tierra (2026)
Tiempo de lectura: ~12 min
📋 Puntos Clave
- El Artículo 250 del NEC rige la puesta a tierra y el puenteo (bonding) de todo sistema de CA: es el artículo más inspeccionado en trabajos de acometida y fotovoltaicos.
- El conductor de electrodo de puesta a tierra (GEC) se dimensiona con la Tabla 250.66 del NEC según el calibre del conductor de la acometida, no según el interruptor.
- Las varillas de tierra deben tener mínimo 8 pies en contacto con el suelo; una sola varilla con más de 25 ohmios a tierra exige una segunda varilla a no menos de 6 pies de distancia.
- La puesta a tierra conecta el sistema con la tierra; el puenteo une las partes metálicas para dar a la corriente de falla un camino de baja impedancia de regreso. Se necesitan ambos.
- La energía solar fotovoltaica añade los requisitos del NEC 690.41–690.47: puesta a tierra del sistema, protección contra fallas a tierra, puesta a tierra de equipos y conexión al sistema de electrodos del edificio.
Las fallas de puesta a tierra causan inspecciones reprobadas, disparos molestos por falla a tierra, riesgos de choque eléctrico y —en trabajos solares— inversores quemados y garantías anuladas. Esta guía es la referencia de campo: lo que realmente exige el Artículo 250 del NEC, la tabla de calibre del GEC de la Tabla 250.66, las reglas de varillas de tierra del 250.53, la diferencia entre puenteo y puesta a tierra, y los requisitos fotovoltaicos de los Artículos 690.41 a 690.47. Use la herramienta interactiva de abajo para obtener el calibre correcto del GEC según sus conductores de acometida, y después abastezcase de herrajes de puesta a tierra, conectores y conductores en PES Supply.
El Artículo 250 del NEC en Lenguaje Claro
El Artículo 250 responde las tres preguntas que hace todo inspector:
- ¿Qué se conecta a tierra? Las acometidas, los sistemas derivados por separado y las cubiertas y canalizaciones metálicas que los rodean. El conductor que hace esa conexión es el conductor de electrodo de puesta a tierra (GEC), y lo que está enterrado —varilla, placa, electrodo en concreto (Ufer), anillo de tierra, tubería de agua— es el electrodo de puesta a tierra.
- ¿De qué calibre es la conexión? Tabla 250.66 para el GEC, Tabla 250.122 para los conductores de puesta a tierra de equipos (EGC). Tablas distintas para trabajos distintos: confundirlas es una observación clásica de inspección.
- ¿Dónde se unen el neutro y la tierra? Exactamente una vez: en el medio de desconexión de la acometida, mediante el puente principal de unión (main bonding jumper, 250.28). En los tableros derivados, los neutros y las tierras permanecen separados en barras aisladas.
Un hábito de veterano que vale la pena copiar: la capacidad de las terminales y la lista de electrodos lo determinan todo. Antes de tirar cable, identifique qué electrodos existen realmente en la estructura según 250.50: todos los presentes deben puentearse entre sí formando un solo sistema de electrodos de puesta a tierra. Eso incluye la tubería metálica subterránea de agua, el electrodo embebido en concreto (Ufer) si la varilla de la zapata califica, las varillas de tierra, los electrodos de placa y cualquier anillo de tierra.
Tabla de Calibre del GEC (Tabla 250.66 del NEC)
El GEC se dimensiona según el conductor de acometida más grande (o el área equivalente para juegos en paralelo), no según la capacidad de disparo del interruptor principal. Aquí está la Tabla 250.66 en formato de trabajo:
| Conductor de acometida (cobre) | Conductor de acometida (aluminio) | GEC — Cobre | GEC — Aluminio |
|---|---|---|---|
| 2 AWG o menor | 1/0 AWG o menor | 8 AWG | 6 AWG |
| 1 o 1/0 AWG | 2/0 o 3/0 AWG | 6 AWG | 4 AWG |
| 2/0 o 3/0 AWG | 4/0 AWG o 250 kcmil | 4 AWG | 2 AWG |
| Más de 3/0 hasta 350 kcmil | Más de 250 hasta 500 kcmil | 2 AWG | 1/0 AWG |
| Más de 350 hasta 600 kcmil | Más de 500 hasta 900 kcmil | 1/0 AWG | 3/0 AWG |
| Más de 600 hasta 1100 kcmil | Más de 900 hasta 1750 kcmil | 2/0 AWG | 4/0 AWG |
| Más de 1100 kcmil | Más de 1750 kcmil | 3/0 AWG | 250 kcmil |
Tres excepciones de la Tabla 250.66 que ahorran cobre
- 250.66(A) — electrodos de varilla, tubo o placa: cuando el GEC va únicamente a una varilla, tubo o placa, nunca tiene que ser mayor de 6 AWG cobre. Una acometida de 400 A sigue llevando un GEC de 6 AWG cobre a sus varillas.
- 250.66(B) — electrodo embebido en concreto: un GEC a un Ufer nunca tiene que ser mayor de 4 AWG cobre.
- 250.66(C) — anillo de tierra: el GEC no tiene que ser mayor que el propio conductor del anillo de tierra.
El detalle: estas excepciones aplican por electrodo. Si un solo GEC llega a una varilla y continúa hasta la tubería de agua en un tramo ininterrumpido, se dimensiona según las reglas de la tubería de agua. La mayoría de las cuadrillas tiran el calibre completo de la Tabla 250.66 hasta la tubería de agua y puentean un puente de 6 AWG a las varillas: limpio, inspeccionable, terminado.
Herramienta Interactiva de Consulta del GEC
Seleccione el material y el calibre del conductor de acometida. La herramienta devuelve el GEC mínimo en cobre y en aluminio según la Tabla 250.66 del NEC, más el calibre de la excepción para varilla de tierra.
Solo de referencia. Verifique contra la edición del NEC adoptada y su autoridad competente (AHJ). Conductores de acometida en paralelo: use el área equivalente en milésimas circulares del juego mayor.
Reglas de Varillas de Tierra: NEC 250.52 y 250.53

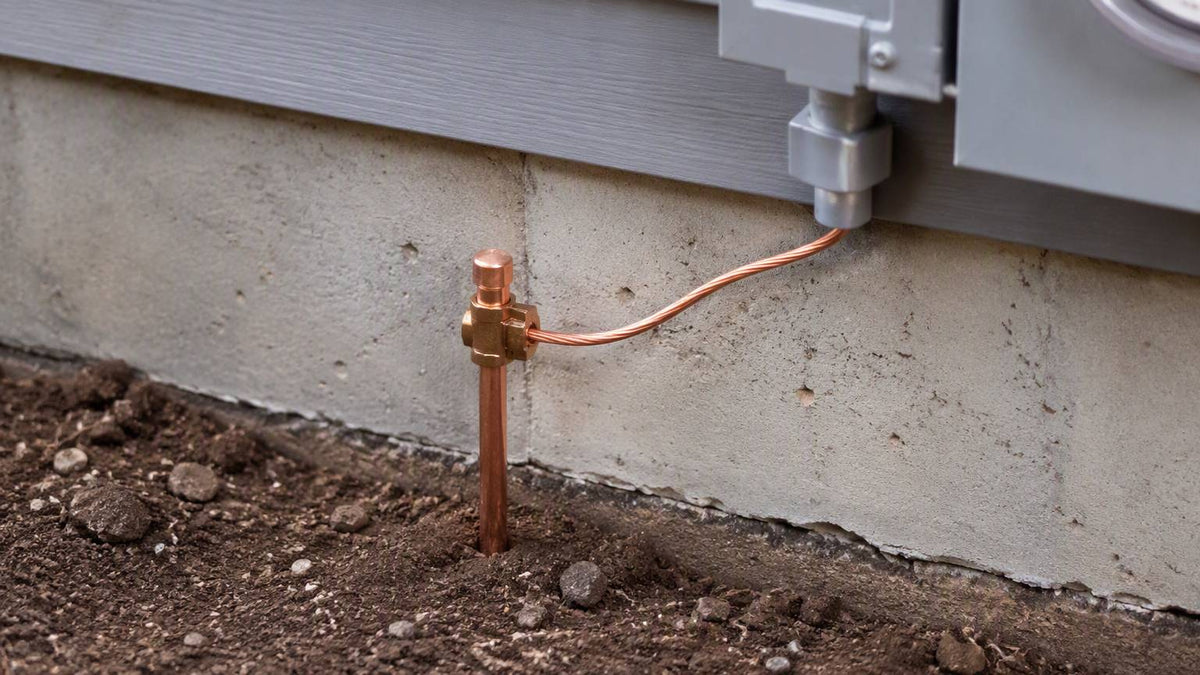

La varilla de tierra es el electrodo que todos instalan y casi nadie instala bien. Las reglas que importan:
La regla de los 8 pies (250.52(A)(5) y 250.53(G))
Los electrodos de varilla y tubo deben tener al menos 8 pies (2.44 m) de largo, y al menos 8 pies de longitud deben estar en contacto con el suelo. Clávela a ras o por debajo del nivel del terreno: una varilla que sobresale 6 pulgadas con el conector enterrado no cumple, porque el conector y parte de la varilla pierden contacto con el suelo. Donde la roca impida clavar 8 pies en vertical, la varilla puede clavarse en ángulo de hasta 45°, o enterrarse en una zanja de al menos 30 pulgadas (750 mm) de profundidad.
La regla de los 25 ohmios y la regla de las dos varillas (250.53(A)(2))
Un solo electrodo de varilla, tubo o placa debe medir 25 ohmios o menos a tierra. Si mide más —o si simplemente no quiere pagar una prueba de resistencia de tierra— instale un segundo electrodo. Al complementar con una segunda varilla:
- Separe las dos varillas no menos de 6 pies (1.8 m) entre sí; 8–10 pies es mejor práctica porque las esferas de influencia traslapadas reducen la efectividad.
- Una vez instalada la segunda varilla, el requisito de medición de 25 ohmios queda satisfecho: no se necesita prueba.
- Puentee ambas varillas al mismo sistema de GEC; las varillas nunca se conectan en cadena como camino de unión de la acometida.
La realidad de campo: en la mayoría de las jurisdicciones, dos varillas clavadas a 8 pies de distancia con un GEC continuo de 6 AWG cobre es el camino más rápido a la aprobación. La resistividad del suelo varía enormemente —el suelo arenoso o rocoso puede llevar una sola varilla por encima de 100 ohmios— así que probar una varilla solitaria suele ser un cargo de viaje desperdiciado.
Puenteo (Bonding) vs Puesta a Tierra: La Diferencia que Importa a los Inspectores
La puesta a tierra conecta el sistema eléctrico con la tierra. Su función es estabilizar el voltaje a tierra durante la operación normal, limitar el voltaje de rayos y sobretensiones de línea, y dar una referencia a las fallas del lado de la red. No despeja fallas: la tierra es un pésimo conductor a 120/240 V.
El puenteo (bonding) une las partes metálicas —cubiertas, canalizaciones, tuberías de agua, acero estructural, marcos de módulos fotovoltaicos— en una sola masa eléctricamente continua con un camino de baja impedancia de regreso a la fuente. Cuando un cable energizado falla contra la caja de un tablero o el marco de un módulo, es el camino de puenteo (no la tierra) el que lleva suficiente corriente para disparar el interruptor en milisegundos.
Puntos de verificación prácticos:
- Puente principal de unión (250.28): instalado en el medio de desconexión de la acometida, dimensionado según la Tabla 250.102(C)(1). Es la única conexión legal neutro-a-carcasa en la instalación del inmueble.
- Tableros derivados: barra de neutros aislada, barra de tierras de equipo puentada a la cubierta, alimentador de cuatro hilos (dos fases, neutro, EGC). Un puente neutro-tierra en un tablero derivado pone corriente de falla en cada parte metálica puesta a tierra del edificio.
- Tubería metálica de agua (250.104): puentada según la Tabla 250.102(C)(1); el puente debe ser lo bastante largo para salvar el retiro de un medidor o filtro sin romper la continuidad.
- Terminal de puenteo intersistemas (250.94): requerida en la acometida para comunicaciones y otros sistemas: satélite, telecom y equipo de apagado rápido fotovoltaico aterrizan aquí.
Fundamentos de Puesta a Tierra Fotovoltaica (NEC 690.41–690.47)
Los sistemas fotovoltaicos apilan el Artículo 690 sobre el Artículo 250. Las secciones que aparecen en toda inspección:
690.41 — Puesta a tierra del sistema
Los sistemas fotovoltaicos que operan por encima de 50 voltios deben tener sus conductores de CD puestos a tierra o estar listados como sistemas no puestos a tierra (con referencia funcional a tierra). La mayoría de los inversores modernos sin transformador son sistemas no puestos a tierra con referencia a tierra a través del inversor; en ese caso, el arreglo sigue recibiendo puesta a tierra completa de equipos, y los conductores antes tratados como "puestos a tierra" ahora necesitan protección contra sobrecorriente y medios de desconexión como conductores no puestos a tierra.
690.42 — Protección contra fallas a tierra
Los sistemas fotovoltaicos puestos a tierra necesitan detección e interrupción de fallas a tierra (GFDI), casi siempre integrada en un inversor listado. Es una función de listado: no se añade hardware GFDI externo a un inversor de cadenas moderno.
690.43 y 690.45 — Puesta a tierra de equipos y dimensionamiento
Los marcos de los módulos, los rieles de montaje y las tuberías metálicas deben puentearse con un conductor de puesta a tierra de equipos dimensionado según 250.122, con el matiz fotovoltaico del 690.45: donde ningún dispositivo de sobrecorriente protege el circuito (común en circuitos fuente antes del combinador), el EGC se dimensiona al 125% de la corriente máxima del circuito fotovoltaico. Los clips listados de unión módulo-a-riel (tipo WEEB) satisfacen el requisito de puenteo entre marcos y rieles, pero cada empalme de riel y cada sección de estructura debe terminar eléctricamente continua hasta el inversor y la acometida.
690.47 — Sistema de electrodos de puesta a tierra
Para un sistema fotovoltaico en un edificio, conecte la puesta a tierra del sistema fotovoltaico al sistema de electrodos existente del edificio: no clave un electrodo separado y aislado para el arreglo. Una varilla auxiliar en un arreglo montado en suelo está permitida como complemento, pero debe puentearse de regreso al sistema de electrodos del edificio. Las tierras aisladas "solo del arreglo" crean problemas de potencial de paso y arco lateral por rayo, y reprueban inspección en la mayoría de las jurisdicciones.
El hardware de apagado rápido, los microinversores y los optimizadores cambian la geometría del puenteo, no los fundamentos: todo lo metálico se puentea, un solo sistema de electrodos sirve a la estructura, y el dimensionamiento del GEC/EGC sigue las tablas anteriores. Para herrajes de unión de rieles, zapatas y cobre desnudo, vea nuestra colección de suministros eléctricos; ¿está combinando la puesta a tierra con el arreglo completo? Nuestra colección de paneles solares cubre módulos de 169 marcas autorizadas.
Preguntas Frecuentes
¿Qué calibre de cable de tierra necesito para una acometida de 200 amperes?
Para una acometida de 200 A con conductores de 2/0 cobre o 4/0 aluminio, la Tabla 250.66 exige un GEC de 4 AWG cobre (o 2 AWG aluminio). Si el GEC va únicamente a varillas de tierra, 250.66(A) lo limita a 6 AWG cobre. El conductor de puesta a tierra de equipos para un alimentador de 200 A, dimensionado con la Tabla 250.122, es 6 AWG cobre.
¿A qué profundidad debe ir una varilla de tierra?
La varilla debe tener al menos 8 pies de largo y clavarse de modo que los 8 pies completos estén en contacto con el suelo: efectivamente a ras o por debajo del nivel del terreno. Si la roca impide la profundidad total, clávela en ángulo de hasta 45° o entiérrela horizontalmente en una zanja de al menos 30 pulgadas de profundidad.
¿De verdad necesito dos varillas de tierra?
Solo si una sola varilla mide más de 25 ohmios a tierra. Como probar la resistencia del suelo en campo cuesta más que una segunda varilla y un conector, la mayoría de los electricistas instalan dos varillas separadas al menos 6 pies y se saltan la prueba por completo, algo que el NEC permite explícitamente.
¿Cuál es la diferencia entre un GEC y un EGC?
El conductor de electrodo de puesta a tierra (GEC) conecta el neutro de la acometida con los electrodos de tierra y se dimensiona con la Tabla 250.66. El conductor de puesta a tierra de equipos (EGC) puentea los equipos y canalizaciones de regreso a la fuente para despejar fallas y se dimensiona con la Tabla 250.122 según la capacidad del dispositivo de sobrecorriente. Se unen en la acometida, y en ningún otro punto aguas abajo.
¿Puedo clavar una varilla de tierra separada solo para mi arreglo solar?
Puede añadir una varilla auxiliar en un arreglo montado en suelo, pero el NEC 690.47 exige que se puentee al sistema de electrodos del edificio. Una tierra de arreglo aislada y sin puentear es una violación al código y un riesgo de rayo.
