Tabla de Compatibilidad de Breakers: Square D QO vs Eaton BR vs Siemens QP
Tiempo de lectura: ~8 min
📋 Puntos Clave
- "Encaja" no es compatibilidad. NEC 110.3(B) exige que el equipo se instale según su listado y etiquetado — un breaker que entra físicamente pero no está listado ni clasificado para ese panel es una violación de código, una falla de inspección y una transferencia de responsabilidad a quien lo instaló.
- Dos rutas legales: la línea de breakers del propio fabricante del panel (listada con el panel), o un breaker Clasificado UL probado y marcado para paneles específicos de la competencia — Eaton CL y Eaton CHQ son las líneas clasificadas comunes.
- Square D QO y Homeline NO son intercambiables — geometría de barra y características de rechazo diferentes, a pesar de compartir marca. Los paneles QO toman breakers QO (o CHQ clasificados); Homeline toma HOM (o CL clasificados).
- Siemens QP y Murray actual son la misma plataforma — los breakers QP están listados para paneles Siemens y Murray actuales. Eaton BR entra en muchos diseños de barra de paneles legacy Bryant/Westinghouse/tipo BR, pero "entra" solo se vuelve "legal" vía la línea clasificada CL.
- Los breakers en tándem y cuádruples solo van donde el etiquetado del panel lo permite (muescas de rechazo CTL) — revise el diagrama de cableado del panel para ver qué barras aceptan tándems antes de ordenar.

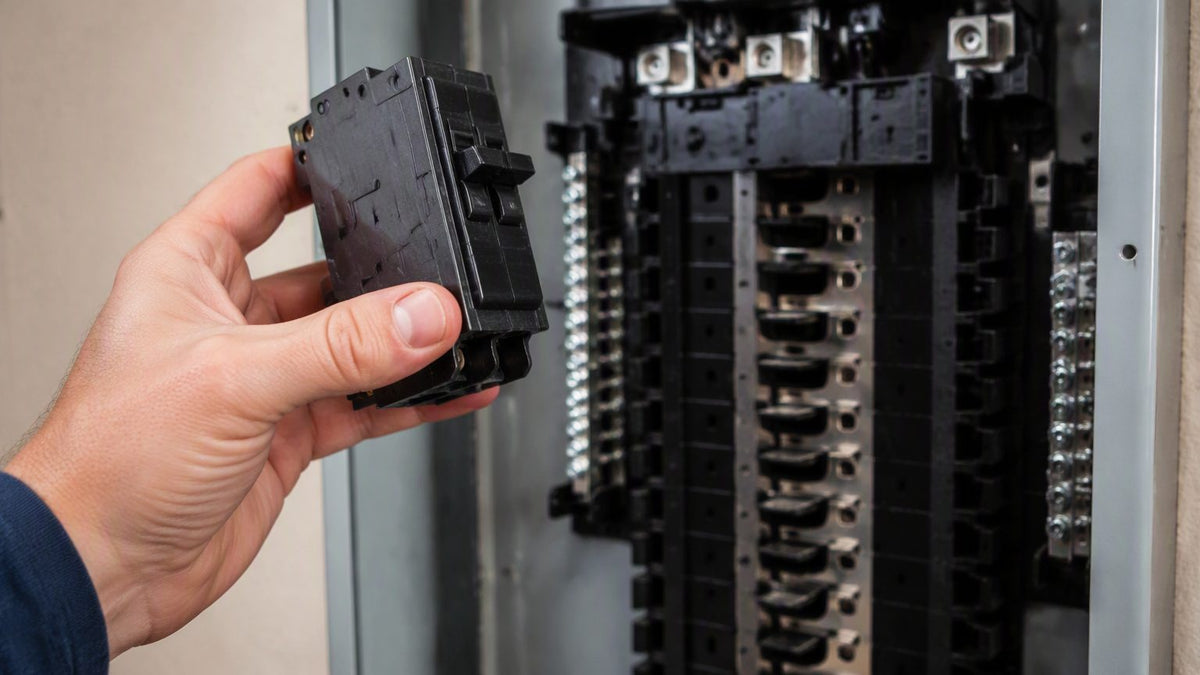

Cada mostrador de casa de suministros recibe la misma pregunta cada semana: "¿este breaker Eaton funciona en mi panel Square D?" La respuesta honesta tiene dos partes — si asienta físicamente en la barra colectora, y si algún NRTL lo ha realmente probado y clasificado para ese panel. La primera parte se puede ver a simple vista; la segunda es lo que NEC 110.3(B) y su inspector consideran. El selector de abajo mapea las siete líneas de paneles residenciales más comunes a sus opciones de breakers listados y clasificados, y la tabla explica las trampas de ajuste físico que reciben tarjeta roja.
¿Abasteciendo un cambio de panel o una retrofit? Nuestra colección de suministros eléctricos tiene QO, Homeline, BR, CH, QP y las líneas Clasificadas UL, y la cuadrilla que aterriza los breakers debe tener nuestra tabla de torque de terminales en el camión — las marcas de torque de 110.14 son la otra mitad de una inspección de panel limpia.
Selector de Compatibilidad Panel-a-Breaker
Compare con la placa y el diagrama de cableado dentro de la puerta del panel — no con la etiqueta del breaker que está reemplazando.
Los tándems y cuádruples solo se instalan donde el diagrama de cableado del panel los lista (rechazo CTL).
Línea de breaker listada: —
Alternativa(s) Clasificada(s) UL: —
Ajuste físico vs legal: —
Lógica de compatibilidad: línea listada = familia de breakers con la que el panel fue probado y etiquetado; clasificada = breakers Clasificados UL (probados por NRTL) cuya tarjeta de clasificación nombra específicamente esa línea de panel. El ajuste físico por sí solo nunca satisface NEC 110.3(B). Siempre confirme contra el diagrama de cableado del panel y la tarjeta de clasificación del breaker — los fabricantes revisan los listados. Solo informativo.
La Tabla de Compatibilidad: Entra vs. Legal
| Línea de panel | Breaker listado | Opción Clasificada UL | Entra físicamente pero NO es legal | Notas |
|---|---|---|---|---|
| Square D QO | QO / QOB | Eaton CHQ | Homeline, BR, QP, THQL | Premium 3/4"; bandera Visi-Trip |
| Square D Homeline | HOM | Eaton CL | QO (no asienta), BR, QP, THQL (asientan pero ilegales) | Línea residencial económica de 1" |
| Eaton BR / legacy Bryant / Westinghouse | BR / BRH | — (línea nativa) | QP, THQL (asientan pero ilegales) | La plataforma más sustituida en campo |
| Eaton CH | CH / CHF | — | Todo lo demás | Premium de barra de cobre 3/4"; palancas canela |
| Siemens QP / Murray | QP / MP | Eaton CL | BR, THQL (asientan pero ilegales) | QP y Murray MP actual son una sola plataforma |
| GE PowerMark | THQL / THHQL | Eaton CL | BR, QP (asientan pero ilegales) | THQP media altura necesita barra con muesca |
| Legacy Challenger | UBI (Connecticut Electric) | Eaton CL (algunas series) | — | Documente la condición; compare con cambio de panel |
NEC 110.3(B): Por Qué "Listado o Clasificado" Es Todo el Juego
NEC 110.3(B) exige que el equipo listado se instale y use según su etiquetado e instrucciones de listado. La etiqueta de un tablero nombra las familias de breakers con las que fue probado — cualquier otra cosa anula el listado del conjunto. La solución legítima es el breaker clasificado: un breaker de un fabricante que un NRTL (UL, Intertek) ha probado y clasificado independientemente para uso en paneles de competidores específicamente nombrados. Las líneas CL de Eaton (clasificadas para muchos paneles Homeline, Siemens/Murray, GE y Challenger) y CHQ (clasificadas para centros de carga QO) existen precisamente para esto. La tarjeta de clasificación que acompaña al breaker — no la memoria del mostrador — es la autoridad, y la AHJ puede pedir verla.
Donde esto pega en la práctica: reclamaciones de seguro tras un incendio de panel. Un investigador que encuentra un breaker foráneo no clasificado en un panel quemado tiene una violación documentada de 110.3(B) sobre la cual colgar la negación. El breaker clasificado cuesta unos dólares más que el breaker "que entra"; la diferencia es el seguro de responsabilidad más barato del trabajo.
Tándems, Cuádruples y CTL: La Otra Trampa de Compatibilidad
Incluso la marca correcta de breaker tándem es ilegal en la ranura equivocada. NEC 408.54 limita un panel a su cantidad de circuitos diseñada, y las características de rechazo CTL (limitación total de circuitos) — barras con muescas, bases de breaker con forma — lo hacen cumplir físicamente. El diagrama de cableado del panel marca exactamente qué barras aceptan tándems o cuádruples. Los tándems "tramposos" no-CTL vendidos para paneles legacy son solo para paneles anteriores a CTL; instalarlos para vencer la característica de rechazo de un panel moderno es una violación de 408.54 además del problema de 110.3(B). Cuando el panel está lleno, las respuestas limpias son un subpanel o una actualización de panel — vea nuestra guía de dimensionamiento de subpanel para la matemática del alimentador. ¿Agregando cargas grandes nuevas como carga de VE? La guía de dimensionamiento del circuito para cargador de VE cubre el lado de NEC 625.
Preguntas Frecuentes
¿Un breaker Eaton BR funciona en un panel Siemens?
Asienta físicamente en la mayoría de las barras Siemens QP, pero asentar no es cumplimiento — BR no está listado ni clasificado para paneles Siemens, así que instalar uno viola NEC 110.3(B). El sustituto legal es la serie CL de Eaton, que está Clasificada UL para la mayoría de los centros de carga Siemens y Murray; verifique la serie de su panel contra la tarjeta de clasificación CL. La respuesta nativa es Siemens QP, que usualmente cuesta lo mismo.
¿Son intercambiables los breakers Square D QO y Homeline?
No — misma marca, plataformas diferentes. QO usa un breaker de 3/4 de pulgada de ancho con una interfaz de barra única; Homeline usa un formato de 1 pulgada con geometría de barra diferente. Los breakers Homeline no asientan correctamente en barras QO y viceversa. Los paneles QO aceptan breakers QO o Eaton CHQ (Clasificado UL para QO); los paneles Homeline aceptan breakers HOM o Eaton CL (clasificado para Homeline).
¿Cuál es la diferencia entre un breaker listado y uno clasificado?
Un breaker listado es la línea propia del fabricante del panel, probada junto con el panel como un conjunto listado. Un breaker clasificado es hecho por un fabricante y probado independientemente por un NRTL (UL o Intertek) para uso en paneles de competidores específicamente nombrados — la tarjeta de clasificación lista exactamente qué paneles. Ambos son legales bajo NEC 110.3(B); un breaker que simplemente entra no es ninguno de los dos.
¿Es contra el código instalar un breaker que entra pero no está listado para el panel?
Sí. NEC 110.3(B) exige que el equipo se instale según su listado y etiquetado, y la etiqueta del panel nombra las familias de breakers aceptables. Los inspectores pueden poner y ponen tarjeta roja a los breakers que no corresponden, y la violación reaparece en investigaciones de seguros tras cualquier incendio relacionado con el panel. La solución es barata: use la línea listada del panel o un breaker clasificado cuya tarjeta nombre su panel.
¿Puedo agregar breakers tándem para sacar más circuitos de mi panel?
Solo donde el diagrama de cableado del panel permite explícitamente tándems en barras específicas. NEC 408.54 limita los paneles a su cantidad de circuitos diseñada, y las características de rechazo CTL bloquean físicamente los tándems de las barras no clasificadas en paneles modernos. Si el diagrama no muestra posiciones tándem — o el panel ya está en su límite de circuitos — las rutas conformes a código son un subpanel o un reemplazo de panel, no un tándem tramposo.
