Tabla de Torque de Terminales: Apriete según NEC 110.14 por Tamaño y Marca

Tiempo de lectura: ~8 min

📋 Puntos Clave

NEC 110.14(D) convierte el torque según el valor del fabricante en un requisito de código, no una buena práctica — "apretado a suficiente por tacto" es una violación, y los inspectores cada vez más piden ver la llave de torque.
Los valores típicos de breakers/terminales residenciales corren 20–50 lb-in para 14–1/0 AWG; las terminales principales grandes y de 250 kcmil+ corren 250–375 lb-in (20–31 lb-ft). La tabla de abajo es referencia de planeación — la etiqueta del dispositivo es el único número autoritativo.
El torque insuficiente causa puntos calientes resistivos y es la causa raíz principal en estudios de fallas de terminación; el exceso de torque barrena tornillos prisioneros y agrieta carcasas moldeadas — ambos terminan en riesgo de arco eléctrico.
Los conductores de aluminio fluyen bajo presión: aplique torque a especificación con compuesto antioxidante, y re-apriete solo según instrucciones del fabricante (muchos prohíben el re-torque).
Un destornillador de torque calibrado (~9–60 lb-in) cubre los breakers de circuitos derivados; una llave de torque de lb-ft cubre principales y terminales grandes. Marque las terminales torquedas con plumón de pintura para el inspector.

Toda terminación en un panel lleva un valor de torque, y desde que NEC 2017 sección 110.14(D) elevó las instrucciones de torque del fabricante a requisito exigible, "ajustado más un cuarto de vuelta" es oficialmente una violación de código. El problema para el electricista en campo: nadie memoriza valores de torque en tres marcas y quince tamaños de terminal, y la etiqueta a menudo queda bajo el frente muerto para cuando alguien piensa en revisarla. Esta tabla reúne los rangos publicados típicos de las tres grandes marcas residenciales/comerciales — Square D, Eaton y Siemens — como referencia de planeación y capacitación. No reemplaza la etiqueta del dispositivo; le dice aproximadamente lo que la etiqueta dirá antes de abrir la caja.

¿Abasteciendo el camión? Nuestra colección de suministros eléctricos tiene paneles, breakers, terminales y herramientas de torque de 169 marcas autorizadas.

Buscador de Torque de Terminales

Marca (líneas de producto típicas)

Rango de Calibre del Conductor

Torque típico: —

Rangos publicados típicos para terminales mecánicas comunes residenciales/comerciales ligeras — solo para planeación y capacitación. NEC 110.14(D) requiere torque según las instrucciones del fabricante: la etiqueta del dispositivo, breaker o kit de terminales específico es el valor autoritativo. Los valores varían dentro de las líneas de producto y cambian entre generaciones.

Tabla de Referencia de Torque de Terminales (lb-in)

Valores de torque publicados típicos para terminales mecánicas de tornillo prisionero en las tres marcas de paneles más grandes. Los rangos reflejan variación dentro de las líneas de producto — siempre aplique torque al valor impreso en la etiqueta del dispositivo, breaker o kit de terminales:

Calibre del conductor	Square D	Eaton	Siemens	Dispositivo típico
14–10 AWG	20–25	20–25	20–30	Breakers derivados 15–40A, barras de neutro/tierra
8 AWG	25	25–35	25–35	Breakers 40–50A
6–4 AWG	45	45	45–50	Breakers 50–70A, terminales de sub-alimentación pequeñas
3–1 AWG	45–50	50	50	Breakers 80–100A, principales de 100A
1/0–2/0 AWG	50–120	50–120	50–120	Principales 100–150A, bloques de sub-alimentación
3/0–4/0 AWG	120–250	110–250	120–250	Terminales principales 150–200A, bases de medidor
250–350 kcmil	250–275	250–375	250–275	Principales 200–400A, gabinetes de TC, derivaciones en canal

Conversión para su llave: 250 lb-in ≈ 21 lb-ft, 375 lb-in ≈ 31 lb-ft. Las terminales de compresión (ponchadas) siguen la especificación del fabricante del dado y la herramienta — la columna de torque solo aplica a conexiones mecánicas de tornillo prisionero y empernadas. Las barras de neutro y tierra se agrupan en las filas superiores aun en paneles grandes; el pequeño tornillo prisionero de una barra de tierra sigue llevando una especificación de 20–25 lb-in.

Por Qué Importa el Torque: Puntos Calientes, Arco Eléctrico y NEC 110.14

Una terminal de tornillo prisionero hace contacto a través de un puñado de puntos de presión. Con torque insuficiente, esos puntos tienen mayor resistencia, y resistencia bajo carga es calor: la terminal se calienta, el conductor se recoces, la conexión se afloja más, y el ciclo corre hasta que una termografía encuentra un breaker a 140°F o la terminal falla en arco. Los estudios de fallas de terminación consistentemente clasifican las conexiones flojas como la principal causa raíz de incendios de distribución eléctrica — por delante de falla de aislamiento y sobrecarga. El exceso de torque es el asesino silencioso: un tornillo prisionero barrido o una grieta capilar en una carcasa moldeada se ve bien al energizar y falla meses después bajo ciclado térmico. Por eso NEC 110.14(D) requiere un medio aprobado (herramienta calibrada) para lograr el torque especificado, y por eso los programas de mantenimiento NFPA 70B piden verificación de torque en equipo crítico.

El aluminio agrega una complicación: los conductores AA-8000 fluyen — el metal lentamente se aleja de los puntos de presión, aflojando la conexión. El procedimiento correcto es cepillar con cepillo de alambre hasta metal brillante, aplicar compuesto antioxidante aprobado por el fabricante, aplicar torque a especificación una vez con herramienta calibrada, y seguir la guía del fabricante sobre re-torque (varios fabricantes importantes de terminales ahora prohíben el re-torque porque re-apretar una conexión que fluyó sobre-comprime la junta). La penalización de dos tamaños más grande del aluminio en las tablas de ampacidad existe en parte por esta física de terminación.

Práctica de Campo: Herramientas, Técnica y el Rastro de Papel

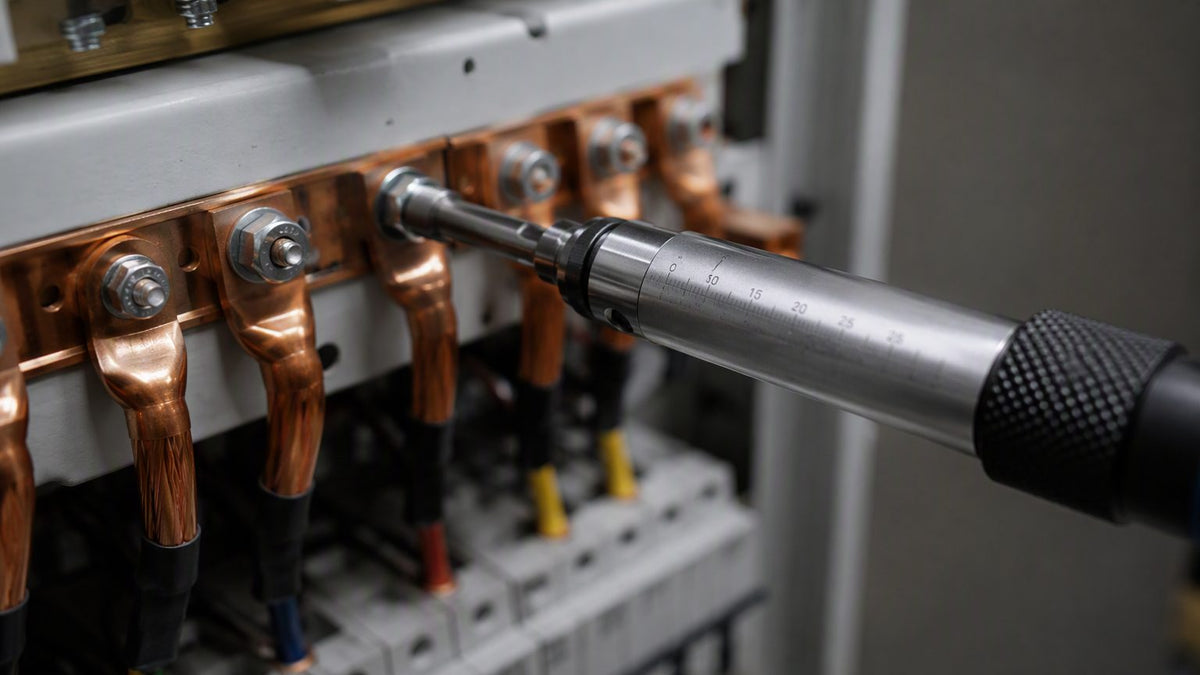

Dos herramientas cubren un camión residencial/comercial: un destornillador de torque calibrado que abarque aproximadamente 9–60 lb-in para breakers derivados y barras de neutro, y una llave de torque de clic de lb-ft para principales, terminales de sub-alimentación y bases de medidor. Técnica práctica que sobrevive inspecciones:

Lea la etiqueta primero. Los valores de torque se imprimen en la etiqueta lateral del breaker, dentro del frente muerto, o en la bolsa del kit de terminales. Fotografíela para el expediente del trabajo antes de que desaparezca tras el tablaroca.
Torque, luego marque. Una marca testigo de plumón de pintura cruzando la cabeza del tornillo y el cuerpo de la terminal le dice al inspector (y al siguiente electricista) que la conexión fue torqueda, no adivinada.
La longitud de pelado importa. Muy poco conductor en el barril y el tornillo prisionero aterriza parcialmente sobre el aislamiento; la guía de pelado del dispositivo es parte de la certificación.
Documente el equipo crítico. En trabajo comercial, los clientes alineados a NFPA 70B quieren un registro de torque por terminación — una hoja de dos columnas (ID de terminal, valor aplicado, serie de herramienta) toma cinco minutos y gana contratos de mantenimiento.
Recalibre. Un destornillador de torque caído de una escalera es un generador de números aleatorios. La calibración anual (o según el intervalo del fabricante) es lo que hace defendible el "medio aprobado" de 110.14(D).

Preguntas Frecuentes

¿A qué torque deben apretarse las terminales de los breakers?

Las terminales típicas de breakers derivados residenciales corren 20–25 lb-in para cable 14–10 AWG, 25–35 lb-in para 8 AWG, y alrededor de 45 lb-in para 6–4 AWG en Square D, Eaton y Siemens — pero NEC 110.14(D) requiere el valor de la etiqueta del dispositivo específico, que es el único número autoritativo. Las líneas de producto varían, así que lea la etiqueta del breaker antes de aplicar torque.

¿El NEC realmente requiere una llave de torque?

Efectivamente sí. NEC 110.14(D) requiere que los valores de torque de terminales se logren usando un medio aprobado — herramientas de torque, u otros métodos que el fabricante especifique. Apretar por tacto no satisface la sección, y los inspectores cada vez más piden ver la herramienta calibrada o las marcas de torque. Las instrucciones del fabricante incluidas con la certificación son exigibles según 110.3(B).

¿Qué pasa si una terminal queda con torque insuficiente o excesivo?

El torque insuficiente deja puntos de presión de alta resistencia que se calientan bajo carga — la conexión se recoces, se afloja más, y puede fallar en una falla de arco; las terminaciones flojas son la causa raíz principal en estudios de incendios de distribución. El exceso de torque barrena tornillos prisioneros y agrieta carcasas de breakers moldeadas, creando fallas que aparecen meses después bajo ciclado térmico. Ambos son la razón de que las herramientas calibradas sean práctica requerida.

¿Los conductores de aluminio necesitan tratamiento especial de torque?

Sí. El aluminio (AA-8000) fluye bajo presión sostenida, aflojando la conexión con el tiempo. Práctica estándar: cepillar con cepillo de alambre hasta metal brillante, aplicar compuesto antioxidante aprobado por el fabricante, y aplicar torque una vez al valor de la etiqueta con herramienta calibrada. Siga al fabricante sobre re-torque — varios fabricantes de terminales ahora lo prohíben porque re-apretar una junta que fluyó sobre-comprime el conductor. Verifique que la terminal lleve marca AL o AL/CU.

¿Cómo convierto lb-in a lb-ft para terminales grandes?

Divida entre doce: 250 lb-in son unos 21 lb-ft, y 375 lb-in son unos 31 lb-ft. Las terminales pequeñas (14–4 AWG, aproximadamente 20–50 lb-in) pertenecen a un destornillador de torque — una llave de lb-ft carece de resolución ahí abajo. Los principales grandes y terminales de 250 kcmil+ (250–375 lb-in) pertenecen a una llave de clic de lb-ft. Usar la herramienta del rango correcto es parte de lograr el valor de la etiqueta con precisión.
