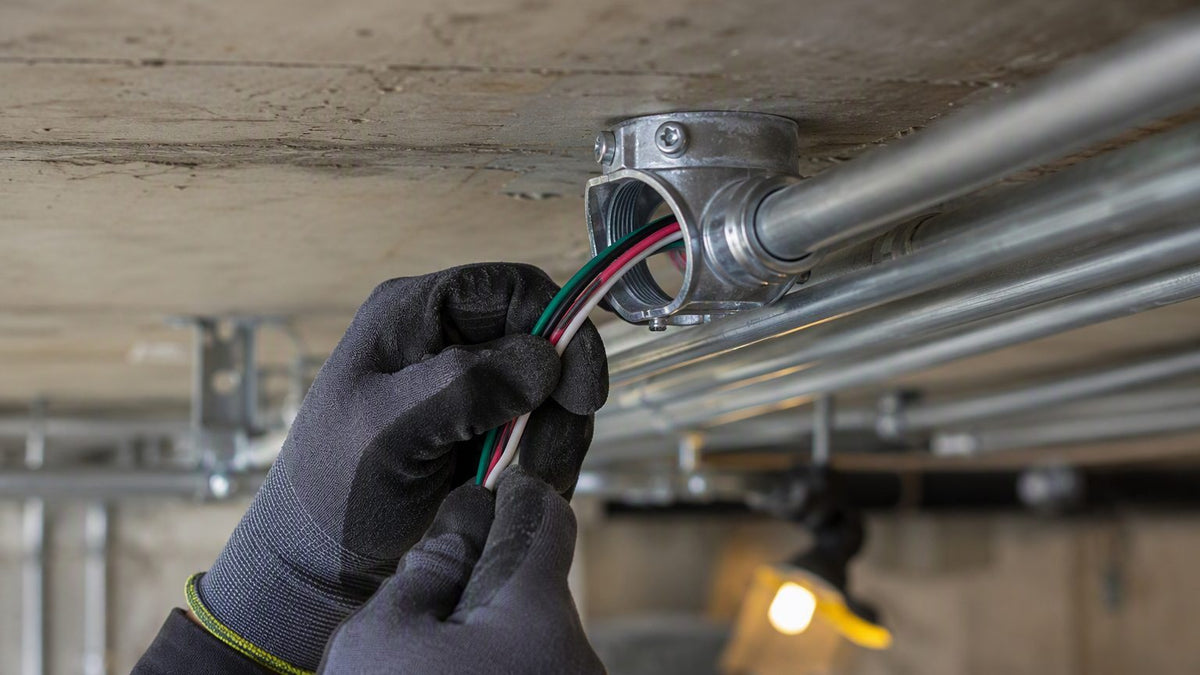

Calculadora de Llenado de Conduit: Tablas del Capítulo 9 del NEC para EMT, PVC y RMC (2026)

Tiempo de lectura: ~10 min

Toda inspección reprobada por llenado de conduit nace del mismo error: alguien calculó "a ojo" en lugar de hacer la matemática. Un conduit sobrellenado significa conductores que no se dejan tirar, aislamiento dañado en el camino, calor que no se disipa y una etiqueta roja del inspector. La calculadora de abajo hace la aritmética del Capítulo 9 del NEC por usted: elija el tipo y calibre del conduit, agregue sus conductores por tipo y AWG, y le devuelve el porcentaje total de llenado con un pasa/falla contra el límite correcto de la Tabla 1. Debajo de la calculadora encontrará las reglas explicadas, la advertencia de relación de atasco para tirajes de dos conductores y una tabla de referencia rápida de combinaciones comunes.

¿Necesita conduit, conectores o THHN por carrete? Visite nuestra colección de suministros eléctricos — más de 50,000 SKU con precios de mayoreo.

Calculadora de Llenado de Conduit

Las Reglas de Llenado del NEC, en Términos Claros

La Tabla 1 del Capítulo 9 del NEC fija el porcentaje máximo de la sección interna de una canalización que los conductores pueden ocupar:

Cantidad de conductores	Llenado máximo	Por qué
1	53%	Un conductor solo puede desplazarse al tirar, así que se tolera más llenado.
2	31%	Dos conductores pueden atascarse lado a lado en la sección del conduit — el límite más estricto.
3 o más	40%	Tres o más conductores se acomodan en un haz triangular estable.

El límite del 31% para dos conductores sorprende a muchos. La intuición dice que más conductores deberían significar límites más estrictos, pero dos conductores del mismo calibre en un conduit justo pueden cuñarse uno contra otro en una curva — ese es el problema de atasco que la tabla previene. Tres conductores se autoalinean en un haz y realmente se tiran mejor al 40% que dos al 31%.

La matemática en sí es una simple división:

Llenado % = (Σ áreas de conductores ÷ área interna del conduit) × 100

Las áreas de los conductores salen de la Tabla 5 del Capítulo 9 — note que las áreas incluyen el aislamiento, razón por la cual la chaqueta delgada de nylon del THHN permite meter más cables que el XHHW en el mismo conduit. Las áreas internas del conduit salen de la Tabla 4, que lista cada tipo de canalización y calibre. Los conductores de puesta a tierra de equipo cuentan con su área aislada completa; los conductores de tierra desnudos usan las dimensiones de alambre desnudo de la Tabla 8.

La Relación de Atasco: Por Qué los Tirajes de Dos Conductores Merecen Segunda Mirada

La nota informativa de la Tabla 1 del Capítulo 9 advierte sobre el atasco cuando la relación entre el diámetro interior del conduit y el diámetro exterior del conductor cae entre 2.8 y 3.2. En esa banda, dos conductores pueden alinearse a lo ancho del diámetro y bloquearse mutuamente en una curva. La calculadora de arriba calcula esta relación automáticamente en tirajes de dos conductores y la señala. Si ve la advertencia, la solución es subir un calibre comercial, o cambiar un conductor por otro calibre para que no puedan alinearse.

El atasco importa más en tirajes con dos o más curvas de 90°. En un recorrido corto y recto tal vez se salga con la suya con una relación limítrofe — pero al inspector no le importa su experiencia de tiraje, y el NEC 300.18 exige que las canalizaciones estén completas antes de instalar los conductores, así que todo tiraje ya lleva las curvas incluidas.

Combinaciones Comunes: THHN/THWN en EMT (Llenado al 40%)

Cantidades máximas de conductores al 40% de llenado en EMT, el pan de cada día del cableado comercial:

Calibre THHN/THWN	EMT 1/2"	EMT 3/4"	EMT 1"	EMT 1-1/4"	EMT 1-1/2"	EMT 2"
14 AWG	12	22	35	61	84	138
12 AWG	9	16	26	45	61	101
10 AWG	5	10	16	28	38	63
8 AWG	3	5	9	16	22	36
6 AWG	2	4	6	11	16	26
4 AWG	1	2	4	7	9	16
2 AWG	1	1	2	5	7	11
1/0 AWG	0	1	1	3	4	7
2/0 AWG	0	1	1	2	3	6
3/0 AWG	0	0	1	2	3	5
4/0 AWG	0	0	1	1	2	4
250 kcmil	0	0	0	1	2	3

Cantidades redondeadas hacia abajo a conductores enteros exactamente al 40%. Un "0" significa que incluso un solo conductor de ese calibre excede el límite del 53% para un conductor en ese tamaño — o simplemente no cabe. Verifique siempre contra las Tablas 4 y 5 del Capítulo 9 para su tipo de conductor específico.

Ejemplo resuelto: tres conductores THHN 12 AWG (fase, neutro, tierra) para un circuito de 20 A en EMT de 1/2". Tres veces 0.0133 in² = 0.0399 in², dividido entre 0.304 in² = 13.1% de llenado — muy por debajo del límite del 40%. Podría correr cuatro circuitos completos de 20 A (doce conductores) en ese mismo EMT de 1/2" antes de que el llenado fuera el problema. Pero atención a los factores de ajuste del NEC 310.15(C)(1): más de tres conductores portadores de corriente en una canalización activa el ajuste de ampacidad, que a menudo se vuelve la restricción dominante mucho antes que el llenado.

EMT vs. PVC vs. RMC: Mismo Calibre Comercial, Distinto Espacio

El calibre comercial es la clase nominal de diámetro interior, no el diámetro interior real — y el DI real varía según el tipo de canalización. El RMC tiene la pared más gruesa de las canalizaciones metálicas pero un área listada apenas mayor que el PVC Cédula 80; la pared extra de la Cédula 80 lo hace el más angosto de todos. Compare el calibre 1": el EMT le da 0.864 in², el PVC Cédula 40 le da 0.832 in², el RMC 0.887 in², y el PVC Cédula 80 apenas 0.688 in². Un tiraje que pasa al 38% en RMC puede fallar al 47% en PVC Cédula 80. Calcule siempre contra la canalización que realmente va a instalar, especialmente en subterráneo donde la Cédula 80 se exige en puntos de daño físico según NEC 300.5 y 352.10.

• EMT: el más ligero y barato, interiores/lugares secos o con conectores listados en lugares húmedos. El estándar del cableado comercial.
• PVC Cédula 40/80: enterrado directo, encerrado en concreto, suelos corrosivos. Cédula 80 donde haya daño físico.
• RMC: protección física, mástiles de acometida, coples roscados. El más pesado y caro, pero el más resistente.

Sea cual sea la canalización, la planeación del tiraje es donde se gana o se pierde la mano de obra. Abastezcase de conduit, cajas de paso y equipo de tiraje en nuestra colección de suministros eléctricos, con THHN y XHHW por carrete del mismo pasillo.
