He cableado más de doscientas estaciones de carga Nivel 2 en garajes, cocheras y muros exteriores desde Texas hasta Oregón, y la conversación siempre empieza igual: el cliente ya compró el cargador en línea y ahora descubre que su panel de 100A no tiene espacio para un breaker de 60A. Esta guía existe para que tú no seas ese cliente. Aquí vas a encontrar el amperaje correcto, la diferencia real entre un NEMA 14-50 y una conexión directa, y el papeleo eléctrico que tu ciudad y tu aseguradora van a pedir. Todo con números del NEC 2023/2026, no con folletos de marketing.
Nivel 1 vs Nivel 2 vs DCFC: la diferencia que importa en casa
Un cargador Nivel 1 usa un contacto común de 120V y entrega entre 1.3 y 1.9 kW. Eso son 4 a 6 millas de rango por hora conectado. Sirve para un híbrido enchufable con batería chica, y punto. Si manejas más de 30 millas al día, el Nivel 1 te va a dejar corto antes del fin de semana.

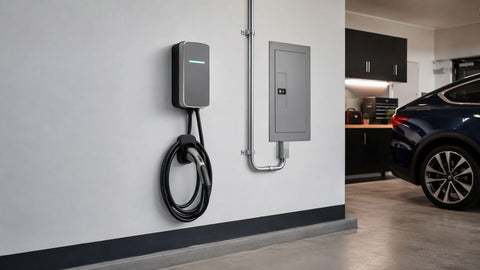

El Nivel 2 trabaja a 208–240V con corrientes de 16 a 80 amperes. En el rango residencial real —40A y 48A son los más vendidos— estás metiendo entre 7.7 y 11.5 kW al vehículo. Traducido: una batería de 75 kWh pasa de 10% a 80% en una noche de sueño normal. La carga rápida DC (DCFC) es infraestructura comercial de 50 a 350 kW; no existe versión residencial legal ni tu transformador de la calle la aguantaría. Cuando alguien te ofrezca "carga rápida en casa", está hablando de un Nivel 2 de 48A o te está vendiendo humo.
| Nivel de carga | Voltaje | Amperaje típico | Potencia entregada | Millas de rango por hora | Uso realista |
|---|---|---|---|---|---|
| Nivel 1 | 120V | 12–16A | 1.3–1.9 kW | 4–6 mi/h | PHEV, emergencias, segundo auto |
| Nivel 2 (32A) | 240V | 32A (breaker 40A) | 7.7 kW | 25–30 mi/h | Conmutador diario promedio |
| Nivel 2 (40A) | 240V | 40A (breaker 50A) | 9.6 kW | 30–37 mi/h | SUV eléctrica, dos turnos de manejo |
| Nivel 2 (48A) | 240V | 48A (breaker 60A) | 11.5 kW | 37–44 mi/h | Camionetas EV, carga completa rápida |
| DCFC | 400–1000V DC | 100–500A | 50–350 kW | 180–1,000+ mi/h | Solo comercial, corredores de autopista |
La regla del 80% del NEC y por qué un cargador de 48A necesita un breaker de 60A
La carga de un vehículo eléctrico es, por definición del NEC 625.42, una carga continua: puede durar tres horas o más a plena corriente. La regla de oro del código (NEC 210.20(A)) dice que cualquier circuito que alimenta una carga continua debe dimensionarse al 125% de esa carga. Dicho al revés: solo puedes cargar al 80% de la capacidad del breaker.
Haz las cuentas conmigo. Un cargador de 48A × 1.25 = 60A de breaker, cable de cobre calibre 6 AWG THHN en conduit o 6/2 NM-B si tu jurisdicción lo permite (muchos no lo permiten para EV, revisa local). Un cargador de 40A × 1.25 = 50A de breaker, cable 8 AWG. Uno de 32A × 1.25 = 40A de breaker, cable 8 AWG con margen. Yo he visto instalaciones donde el "electricista" puso un cargador de 48A en un breaker de 50A con cable 8 AWG. Ese breaker va a disparar por calor en verano, en el mejor de los casos. En el peor, el cable se cocina dentro de la pared.
| Cargador (A) | Breaker requerido (A) | Cable cobre mínimo (75°C) | Conduit típico | kW entregados |
|---|---|---|---|---|
| 24A | 30A | 10 AWG | 1/2" EMT | 5.7 kW |
| 32A | 40A | 8 AWG | 3/4" EMT | 7.7 kW |
| 40A | 50A | 8 AWG (6 AWG recomendado) | 3/4" EMT | 9.6 kW |
| 48A | 60A | 6 AWG | 1" EMT | 11.5 kW |
| 64A | 80A | 4 AWG | 1" EMT | 15.4 kW |
| 80A | 100A | 3 AWG (2 AWG si hay distancia) | 1-1/4" EMT | 19.2 kW |
Para distancias mayores de 100 pies entre el panel y el cargador, sube un calibre para compensar la caída de voltaje. Nosotros jalamos 4 AWG en cualquier corrida de 48A que pase de los 75 pies; la diferencia de costo son 40 dólares y te ahorras el cargador quejándose por voltaje bajo en las noches de calor.
NEMA 14-50 vs conexión directa: la decisión de 300 dólares
El enchufe NEMA 14-50 es el mismo de la estufa eléctrica: 50A, 240V, cuatro hilos (dos fases, neutro, tierra). Un cargador "plug-in" se conecta ahí y listo. La conexión directa (hardwired) elimina el enchufe: el cable del cargador entra a una caja de paso y se conecta directo al circuito. ¿Cuál conviene?
Enchufe si: quieres llevarte el cargador cuando te mudes, tu jurisdicción no exige GFCI caro (más abajo), o tu panel está lejos y el enchufe ya existe. Directo si: vas a 48A o más (los enchufes 14-50 están limitados a 50A de breaker, o sea 40A de carga continua), quieres la máxima potencia, o la instalación es exterior donde un enchufe es un punto de falla por corrosión. Aquí va el detalle que casi nadie menciona: el NEC 2023 (625.54) exige protección GFCI para todo receptáculo de carga de EV en garajes y exteriores. Un breaker GFCI de 50A cuesta 120–180 dólares, mientras que un breaker normal cuesta 25. La conexión directa no requiere ese GFCI en el panel porque el cargador ya trae protección CCID20 interna. En una instalación hardwired te ahorras ese breaker caro y un punto de disparo molesto.
| Criterio | NEMA 14-50 (enchufe) | Conexión directa (hardwired) |
|---|---|---|
| Carga máxima continua | 40A (9.6 kW) | Hasta 80A (19.2 kW) |
| Breaker GFCI requerido (NEC 625.54) | Sí, +$120–180 | No (CCID interno del EVSE) |
| Portabilidad del cargador | Alta | Nula |
| Resistencia a intemperie exterior | Moderada (punto de corrosión) | Alta |
| Costo típico de instalación (corrida corta) | $450–750 | $400–650 |
| Reventa de la casa | El enchufe queda como "RV outlet" | Se ve más profesional |

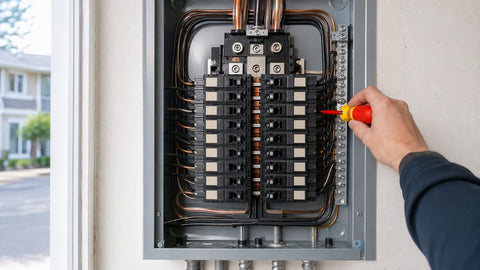

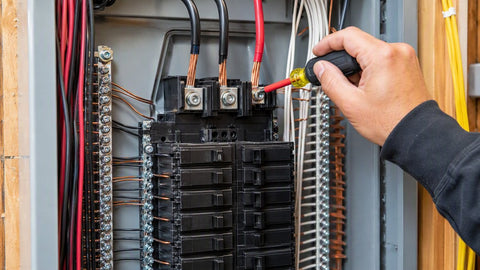

Hoja de trabajo: ¿tu panel aguanta? Servicio de 100A vs 200A
Antes de comprar cualquier cosa, haz el cálculo de carga del NEC 220.83 (vivienda existente). La versión corta: toma los primeros 10 kVA de carga general al 40%, suma el resto al 100%, añade estufa, secadora, aire acondicionado y calefacción con sus factores de demanda. Si el total más tu nuevo cargador al 100% (no hay factor de demanda para EV) supera la capacidad del servicio, necesitas gestión de cargas o un panel más grande.
Ejemplo real de una casa de 1,800 pies² con servicio de 100A: carga general ~7 kVA al 40% = 2.8 kVA, resto ~4.3 kVA, estufa eléctrica 8 kW, secadora 5 kW, aire acondicionado 4.5 kVA. Total sin EV: cerca de 71A. Un cargador de 40A la pasa por encima del límite —ilegal sin gestión de cargas. Con servicio de 200A el mismo cálculo deja 129A de margen; cualquier cargador cabe sin drama. Nosotros hemos sacado adelante decenas de paneles de 100A con un medidor de gestión de carga como el DCC-12 o el EVEMS integrado de ciertos cargadores; el equipo mide la corriente total de la casa y baja la carga del EV cuando la estufa y el aire están prendidos. Cuesta 400–900 dólares instalado contra 2,500–4,500 de un upgrade de servicio. No siempre es la respuesta —si vas a poner segunda bomba de calor o un taller, sube a 200A— pero para el 80% de las casas con 100A, la gestión de cargas resuelve.
| Escenario | Servicio mínimo | Solución típica | Costo estimado 2026 |
|---|---|---|---|
| Casa 1,500 ft², gas natural, 1 EV a 32A | 100A | Breaker nuevo de 40A, sin cambios | $450–800 |
| Casa 1,800 ft², todo eléctrico, 1 EV a 40A | 100A + gestión | Medidor DCC/EVEMS | $850–1,400 |
| Casa 2,500 ft², todo eléctrico, 1 EV a 48A | 200A | Breaker de 60A directo | $600–1,100 |
| Casa vieja, panel lleno de 100A | 200A nuevo | Upgrade de servicio + cargador | $2,800–5,200 |
| Dos EVs, carga simultánea | 200A + gestión | Par de cargadores con power-sharing | $1,600–2,600 |
J1772 vs NACS en 2026: compra el conector correcto la primera vez
Desde 2025 la industria completa migró al conector NACS (el de Tesla, ahora estandarizado como SAE J3400). Ford, GM, Rivian, Hyundai, Kia, Volvo, Nissan —todos venden ya con puerto NACS nativo en Norteamérica. Los modelos anteriores a 2025 usan J1772. Mi recomendación de campo es simple: si tu auto actual es J1772 pero piensas cambiar de vehículo antes de 2030, compra un cargador NACS nativo con un adaptador NACS-a-J1772 de 80A certificado UL (cuestan 60–150 dólares) para el auto actual. Al revés no funciona tan bien: los adaptadores J1772-a-NACS para cargar un auto NACS en un cargador J1772 existen, pero agregan resistencia térmica en el punto más estresado del sistema. Si tu casa va a tener dos vehículos eléctricos de generaciones distintas, instala un cargador NACS y guarda el adaptador en la guantera del auto viejo. En nuestro catálogo de cargadores Nivel 2 ya viene marcado qué unidades son NACS nativas y cuáles traen ambas opciones.
Exteriores: NEMA 3R vs NEMA 4 y el error del poste de jardín
Un gabinete NEMA 3R protege contra lluvia y nieve; NEMA 4 agrega protección contra chorro de agua a presión y polvo. Para una pared bajo alero, 3R basta. Para poste expuesto o zona de lavado a presión, paga el 4 o el 4X si estás cerca del mar. El error que reparamos cada primavera: cargadores montados en postes de madera de jardín tratados a presión, enterrados directos sin conduit. La madera tratada corroe el hardware galvanizado, el poste se mueve con la helada, y en dos inviernos el cable UF está tensionado y pelado. Poste de acero galvanizado o pedestal comercial, conduit PVC Schedule 80 enterrado a 24 pulgadas (NEC 300.5 para circuitos de 240V residenciales bajo jardín: 18" con PVC, 24" sin protección mecánica, 6" bajo loseta de 4"), y cable THWN-2 en el conduit, nunca UF directo a la intemperie.
Incentivos en 2026: lo que sí existe
El crédito federal 30C para carga residencial de EV (30% hasta $1,000) sigue vivo para propiedades en zonas elegibles de bajos ingresos o no urbanas; verifica tu dirección en el mapa del IRS antes de contar con él. Los programas estatales y de utilities son donde está el dinero real: reembolsos de $250–1,500 por cargador, tarifas de tiempo de uso que bajan el kWh nocturno a 8–11 centavos, y en algunos estados créditos por la actualización del panel cuando es parte de la instalación del cargador. Guarda la factura desglosada del electricista y el permiso firmado; los reembolsos de utility los piden casi siempre. Puedes revisar opciones de equipos en nuestra sección de cargadores EV y accesorios de carga, y el desglose de costos de instalación en nuestro artículo sobre costos de instalación de estaciones de carga.
Qué debe desglosar una cotización legítima
Una cotización seria incluye: número de permiso y costo del mismo, calibre y tipo de cable, modelo exacto de breaker, corrida en pies, modelo de cargador con número de parte, y si incluye o no el parcheo de drywall. Si te cotizan "instalación de cargador $600" sin desglose, pide el detalle por escrito. Las sorpresas clásicas: el panel no tiene espacios libres (subpanel de $400–700), la corrida pasa por ático con aislamiento soplado (+$150–300), o el muro del garaje es de block y hay que canalizar por fuera (+$200–400 en conduit y mano de obra). Para dimensionar el cable de cualquier corrida larga, usa nuestra guía de ampacidad NEC y la tabla de ampacidad de conductores; si el conduit va lleno, la tabla de llenado de conduit te dice qué tubo necesitas para dos 6 AWG más tierra.
Los errores de instalación que reparamos cada mes
El primero es el cable NM-B (Romex) pasado por el exterior de la pared del garaje como si fuera conduit. El NM-B no está clasificado para lugares húmedos ni expuestos; el NEC 334.12 lo prohíbe. La reparación implica abrir, retirar y rehacer con THHN en EMT o PVC. El segundo: breakers de dos polos de marcas incompatibles forzados en el panel. Un breaker que no está listado para tu panel (NEC 110.3(B)) puede sentar flojo en el busbar y crear un punto caliente que tarda meses en delatarse. El tercero, y mi favorito para mal: enchufes 14-50 de ferretería de 12 dólares en circuitos de carga continua. Esos receptáculos residenciales baratos se sueltan por dentro con los ciclos térmicos diarios de 9.6 kW y terminan fundidos. Si vas con enchufe, exige un receptáculo de grado industrial (Hubbell o Leviton serie EV) y aprieta las terminales al torque de placa —típicamente 35–45 lb-pulg— con desarmador de torque, no a ojo.
Cuarto error: no planear el futuro. Cuando abrimos un panel para un cargador, siempre preguntamos qué viene después: ¿segunda bomba de calor? ¿Tina de hidromasaje? ¿Un segundo EV en dos años? Dejar espacios libres y capacidad de sobra hoy cuesta casi nada; abrir dos veces cuesta doble mano de obra.
Carga bidireccional y preparación para V2H
Varios vehículos 2025–2026 (F-150 Lightning, Silverado EV, los Kia/Hyundai de plataforma E-GMP con el equipo correcto) pueden devolver energía a la casa. Eso se llama V2H (vehicle-to-home) y exige un EVSE bidireccional más un interruptor de transferencia o sistema de aislamiento de red listado bajo UL 9741. Hoy es caro: 4,000–8,000 dólares instalados. Pero la preparación es barata si la haces ahora: pide que la corrida sea de 6 AWG aunque uses 40A, que el cargador cuelgue cerca del panel principal, y que quede espacio para un módulo de aislamiento. Cuando los precios de V2H bajen —y van a bajar— tu casa ya está lista. Mientras tanto, si lo que buscas es respaldo en apagones, compara con un sistema de baterías estacionarias; nuestra calculadora de autonomía de baterías de respaldo te da una idea honesta de cuántas horas aguanta una casa con 10, 15 o 20 kWh.
Selección del cargador: lo que reviso antes de recomendar uno
Ignora las funciones de app por un minuto. Lo que mata cargadores es la física: calibre del cable incluido (24–25 pies es el estándar útil; menos de 20 es frustrante), grosor real de ese cable (un cable de 48A debe ser grueso y pesado; si se siente como el de una lámpara, es de 40A disfrazado), clasificación NEMA del gabinete, y el historial de la marca con su garantía. En software, lo único que de verdad vale dinero es la programación de horarios para tarifa de tiempo de uso y, si tu panel está justo, la gestión de cargas integrada. Todo lo demás —reportes, redes sociales de carga, luces RGB— es decoración. Un cargador tonto de 40A bien instalado le gana siempre a uno inteligente mal instalado.
| Perfil de usuario | Configuración recomendada | Breaker / cable | Presupuesto total típico (equipo + instalación) |
|---|---|---|---|
| PHEV o segundo auto | 16–24A plug-in o Nivel 1 mejorado | 30A / 10 AWG | $400–700 |
| Conmutador diario 30–60 millas | 32A plug-in NEMA 14-50 | 40A / 8 AWG | $800–1,300 |
| SUV EV, familia, un solo EV | 40A hardwired | 50A / 8–6 AWG | $900–1,500 |
| Camioneta EV o manejo pesado | 48A hardwired NACS | 60A / 6 AWG | $1,100–1,900 |
| Dos EVs | Par 40A con power-sharing | 2× 50A / 6 AWG | $1,800–3,000 |
Mantenimiento anual: diez minutos una vez al año
La carga de EV es dura con las conexiones: 9–11 kW durante 4–8 horas cada noche calientan cada tornillo del camino. Una vez al año, con el breaker apagado, revisa que las terminales del receptáculo (si usas enchufe) no tengan decoloración ni olor a plástico caliente, aprieta las conexiones del cargador al torque de placa, limpia el conector del vehículo con aire seco, y revisa que el cable no tenga aplastamientos de puerta ni mordidas de roedor si pasa por zonas bajas. Es el mismo ritual que hacemos con los centros de carga de nuestros clientes comerciales, solo que en miniatura. Un enchufe fundido cuesta 20 dólares de material; el incendio de un garaje no tiene precio de lista.
Preguntas frecuentes
¿Es mejor un cargador de 40A o de 48A para uso en casa?
Para la mayoría, 40A sobra: recupera 30–37 millas por hora y cabe en un breaker de 50A con cable 8 AWG. El de 48A tiene sentido si tu vehículo acepta más de 11 kW a bordo (muchos topean en 11.5 kW o menos), si haces dos turnos de manejo al día, o si el precio de instalar 6 AWG no te cambia mucho el presupuesto total.
¿Puedo instalar un Nivel 2 con un panel de 100A?
Sí, en la mayoría de los casos con gestión de cargas (EVEMS/DCC). Sin gestión, solo si tu cálculo NEC 220.83 da margen, lo cual es raro en casas todo-eléctrico. Un electricista debe hacer el cálculo de carga antes de prometerte nada.
¿Conviene más el NEMA 14-50 o la conexión directa?
Para 40A o menos y si te vas a mudar pronto: enchufe 14-50. Para 48A, instalación exterior o permanente: directa. La directa se ahorra además el breaker GFCI caro que el NEC 625.54 exige para receptáculos de carga.
¿Necesito breaker GFCI para el cargador?
Solo si usas receptáculo (enchufe): el NEC 2023 625.54 lo exige en garajes y exteriores. Los circuitos hardwired están cubiertos por la protección CCID20 que todo EVSE certificado UL 2594 trae integrada, así que no requieren GFCI adicional en el panel.
¿Compro J1772 o NACS en 2026?
NACS nativo. Toda la industria migra al estándar SAE J3400, y un adaptador NACS-a-J1772 de $100 cubre tu auto actual si es de la generación anterior. Comprar J1772 hoy es comprar tecnología en salida.
¿Cuánto cuesta instalar un cargador Nivel 2 en 2026?
Corrida corta con panel cercano: $450–800. Corrida larga o panel difícil: $900–1,500. Con gestión de cargas: +$400–900. Upgrade de servicio a 200A si hace falta: $2,500–4,500 adicionales. El cargador en sí va de $350 a $750 para las unidades residenciales serias.
Fuentes y normas
NEC 2023 artículos 210.20(A), 220.83, 625.41, 625.42, 625.54; SAE J1772 y J3400; UL 2594; NEMA WD 6. Para equipos, consulta nuestras colecciones de cargadores rápidos de casa 240V, cargadores de vehículo eléctrico y carga solar para EV. Si tu proyecto es comercial o de flotilla, nuestro artículo de instalación comercial de estaciones de carga cubre la parte de 208V trifásico y gestión de flotillas. Para cable de la corrida, el calibre 6 AWG es el caballo de batalla de las instalaciones de 48A.
